| 브랜드 이름: | RUYA |
| 모델 번호: | 2DT1000GZ |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 배달 시간: | 3-4개월 |
| 지불 조건: | T/T |

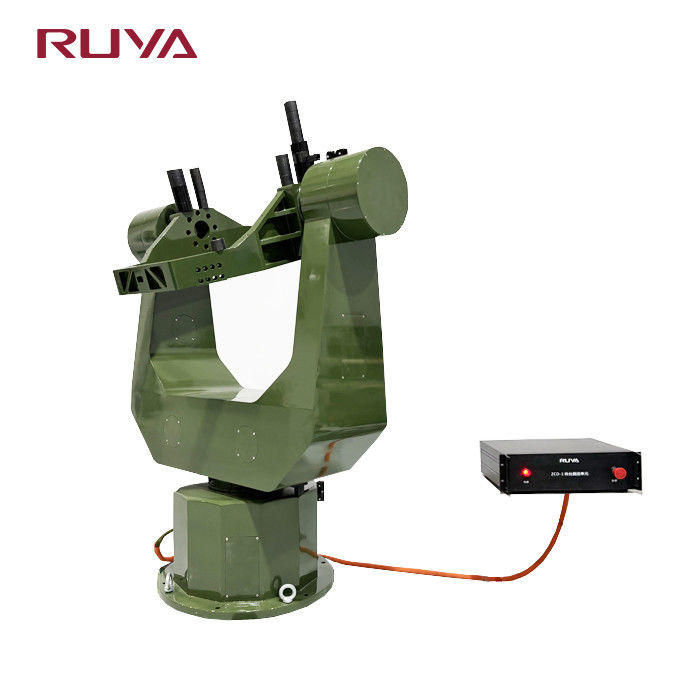

2DT1000GZ 듀얼 축 모션 테스트 추적 턴테이블
제품 설명
이중축 추적 회전판은 아지무트 축 (X) 및 피치 축 (Y) 의 이중 자유도 디자인을 채택하여 고정도 2차원 모션 제어 기능을 제공합니다.정밀 부품 및 집합의 동적 성능 테스트에 적합합니다.위치 조정, 속도 스윙, 목표 추적 등 다양한 테스트 요구 사항을 지원하여 테스트 데이터가 정확하고 신뢰할 수 있습니다.구조 설계는 작동하기 쉽고 과학 연구에 널리 사용됩니다, 군사 산업, 자동화 및 기타 분야. 그것은 고성능 테스트를위한 이상적인 선택입니다. 그것은 정확하고 안정적이며 복잡한 실험 작업을 효율적으로 완료하는 데 도움이됩니다!
제품 매개 변수
|
사양 |
|||
|
1
|
각 위치 작업 범위 (기계)
|
아지무스 |
±185° |
|
피치 |
-5∙+95° |
||
|
2
|
각 위치 작업 범위 (전기)
|
아지무스 |
±180° |
|
피치 |
0∙+90° |
||
|
3 |
무게 |
<300kg |
|
|
4 |
용량 |
>200kg |
|
|
5 |
절대적 인코더 제로 |
||
|
6 |
비율 범위 |
아지무스, 기울기: 빠른 움직임 5°∙10°/s, 느린 모션 20′/s, 미세한 모션 2′′/s |
|
|
7 |
최대 가속 |
≥3°/s2 |
|
|
8 |
기울기 회전 오류 |
<±3′′ |
|
|
9 |
수직성 |
≤ 5′′ |
|
|
10 |
두 축 결합 (완전) 지점 정확성 |
≤5′′(시스템 전체 정확성) |
|
|
11 |
추적 정확성 |
1′′/10s,2인치 10분(시스템 전체 정확성) |
|
|
12 |
각 위치 위치 정확성 |
<±3′′ |
|
|
13 |
각 위치 위치 반복성 |
<±1.5′′ |
|
|
14 |
각 위치 위치 해상도 |
<0.36′′ |
|
화면
|
