| 브랜드 이름: | RUYA |
| 모델 번호: | 2-STGZ100 |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 배달 시간: | 3-4개월 |
| 지불 조건: | T/T |

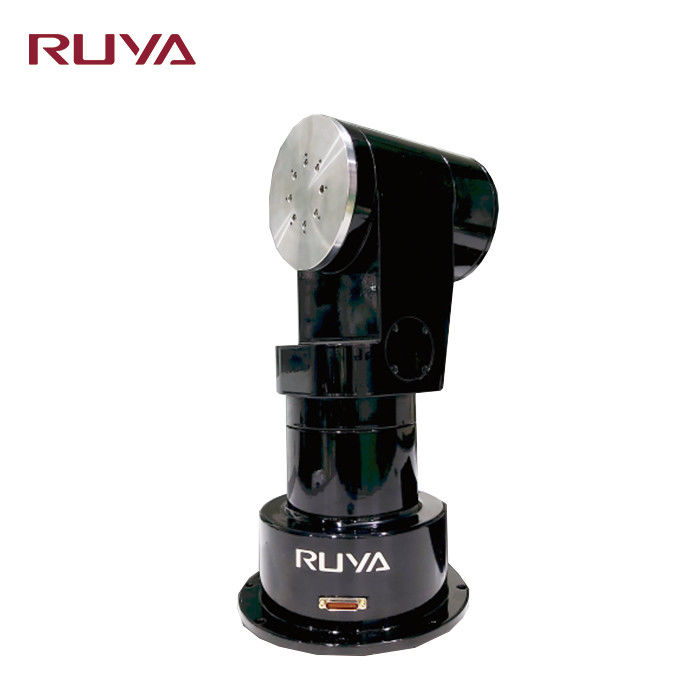

2-STGZ100 가벼운 부하 추적 회전대
제품 설명
가벼운 부하 추적 회전 테이블은 단일 팔 피치 축과 회전 수평 축을 사용합니다. 운반하는 광학 렌즈는 지름 100mm 밖에 없으며 무게는 10kg 미만입니다.회전 테이블의 회전은 직접 모터에 의해 구동, 그리고 모터와 샤프트 시스템 사이의 기계적 인터페이스는 모터 연구 부대와 협조하여 결정해야합니다.
이 추적 회전판은 드론 서스펜션에 사용될 수 있습니다.
제품 매개 변수
|
사양 |
||
|
1 |
부하 무게 |
10kg |
|
2
|
각 회전 범위
|
아지무트:±170° |
|
피치:±80° |
||
|
3 |
이중 축의 회전 정확성 |
±3′′ |
|
4 |
각 위치의 위치 오류 |
±3′′ |
|
5 |
포지셔닝 반복성 각 위치 |
±2′′ |
|
6 |
각 위치의 해상도 |
00.0001° |
|
7
|
비율 정확성
|
ω≤1°/s 2×10-3 (1° 평균)) |
|
1°/s≤ω<10°/s 2x10-4 (평균 10°) |
||
|
ω≥10°/s 2×10-5 (360° 평균) |
||
|
8
|
정확 한 추적 속도 유지
|
10°/s≥azimuth≥1′′/s· |
|
5°/s≥pitch≥1′′/s |
||
|
9
|
최대 각속도
|
피치:≥2°/s2· |
|
아지무트:≥6°/s2 |
||
|
10 |
코드 디스크 해상도 |
1인치 |
|
11 |
0점 |
코드 디스크 0점 |
|
12 |
항성 표적의 경우, 오픈 루프 추적 정확도 (RMS) |
10초 내 오류 <0.5′′, 60분 내 오류 <1′′ |
|
13 |
우주 목표물용, 오픈 루프 추적 정확성 (RMS) |
단축 <5′′ |
화면
|
|
