| 브랜드 이름: | RUYA |
| 모델 번호: | 2-stgz/1 |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 배달 시간: | 3-4개월 |
| 지불 조건: | T/T |

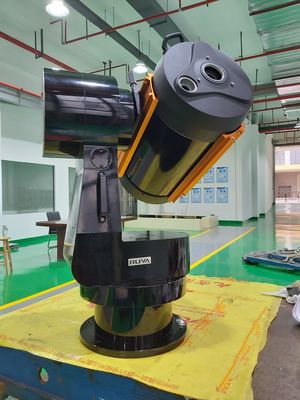

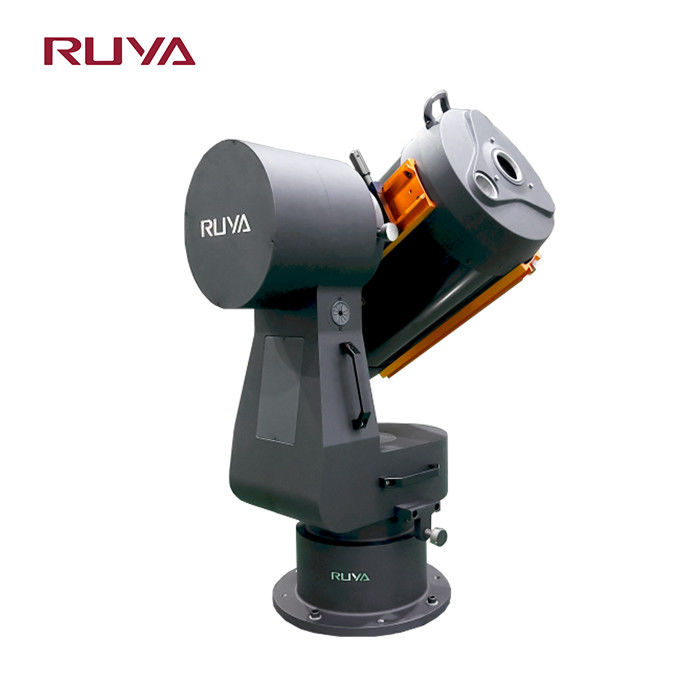

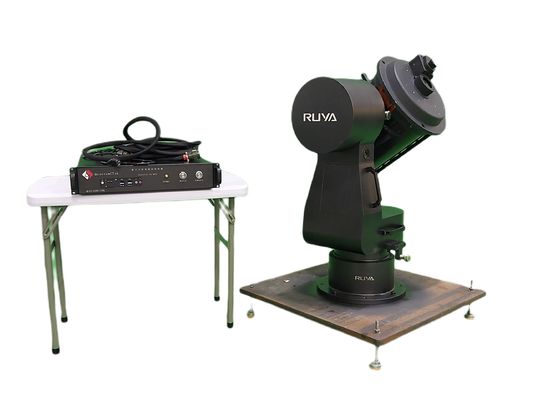

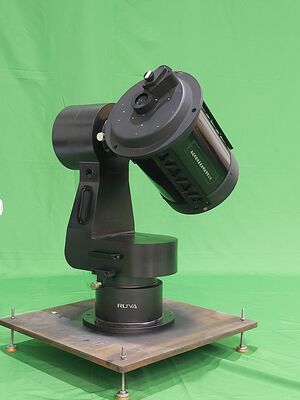

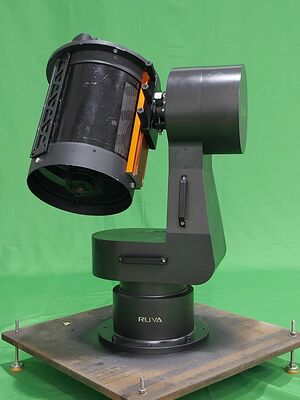

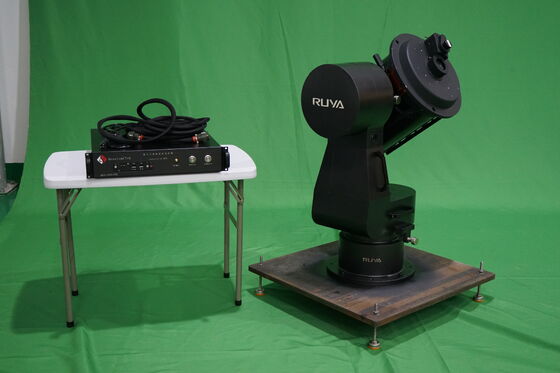

2-STGZ/1 직동 듀얼 축 추적 회전대
제품 설명
2-STGZ/1 직동 이중축 추적 회전판은 아지무트 축과 피치 축에서 두 가지 자유 움직임을 가지고 있습니다. TL형 2차원 추적 장비입니다.지구 의 회전 의 영향 을 없애면서 위성 의 지점 과 지상 의 자세 를 모방 하는 장치양자 통신 지상 수신 역으로 사용될 수 있으며 양자 위성 송신기와 함께 위성-지상 양자 통신을 완료 할 수 있습니다.사용자의 소프트웨어 제어 및 가이드 디자인과 협력, 2차원 추적 플래크 타블은 위성을 추적할 수 있습니다.
1L형 구조를 채택하여 부하 설치에 큰 유연성을 가지고 있습니다.
2고 정밀 인코더의 사용은 추적 정확성의 높은 신뢰성을 보장합니다.
3DC 모터와 드라이브는 전송 링크를 줄이고 시스템이 전송 오류가 없도록 보장합니다.
4장비의 주요 구조는 가볍고 안정적 인 항공 주사 알루미늄 합금 재료로 만들어졌습니다.
제품 매개 변수
|
사양 |
||
|
1 |
부하 무게 |
30kg |
|
2 |
각 회전 범위 |
외부 프레임:±358° |
|
내부 프레임:-5°~+95° |
||
|
3 |
이중 축의 회전 정확성 |
±3′′ |
|
4 |
각 위치의 위치 오류 |
±3′′ |
|
5 |
포지셔닝 반복성 각 위치 |
±2′′ |
|
6 |
비율 정확성 |
ω≤1°/s 2×10-3 (1° 평균)) |
|
1°/s≤ω<10°/s 2x10-4 (평균 10°) |
||
|
ω≥10°/s 2×10-5 (360° 평균) |
||
|
7 |
정확 한 추적 속도 유지 |
아지무트:≥2°/s 최대≥10°/s |
|
피치:≥1°/s, 최대≥4°/s |
||
|
8 |
최대 각속도 |
내부 프레임:≥1°/s2 |
|
외부 프레임:≥1°/s2 |
||
|
9 |
코드 디스크 해상도 |
1인치 |
|
10 |
0점 |
코드 디스크 0점 |
|
11 |
항성 표적의 경우, 오픈 루프 추적 정확도 (RMS) |
10초 내 오류 <0.5′′, 60분 내 오류 <1′′ |
|
12 |
우주 목표물용, 오픈 루프 추적 정확성 (RMS) |
단축 <5′′ |
화면
|
|
