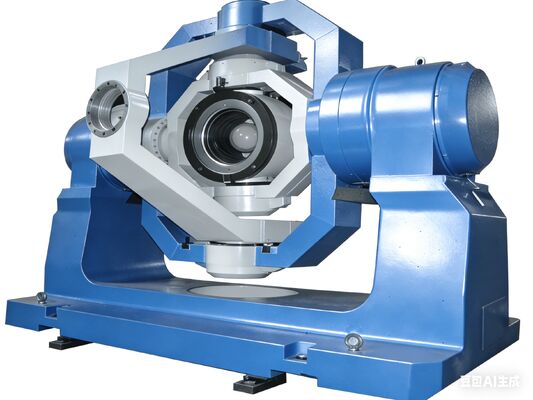

이 고성능 HWIL 테스트 및 평가 비행 모션 시뮬레이터는 작업 환경에서 다양한 항공기 태도를 정확하게 복제하는 5축 시뮬레이션 회전판을 갖추고 있습니다.그것은 현실적으로 실제 비행 중에 기계적 특성을 재생하고 주로 공간 자세 시뮬레이션 운동 실험에 관성 구성 요소를 위해 사용됩니다..
이 시스템은 높은 동적 반응 능력, 큰 부하 용량, 위치, 속도, 시누소이드 진동 및 5 축 연결 시뮬레이션을 포함한 포괄적인 기능을 제공합니다.그것은 공기 중 광전자 시스템의 반 물리 시뮬레이션 실험에 이상적입니다..
기계 구성은 두 가지 주요 구성 요소로 구성됩니다.
각 축은 위치, 속도, 스윙 및 시뮬레이션 기능을 제공하여 항공기, 수색기 및 목표 시뮬레이터에 대한 포괄적인 시뮬레이션 모션 환경을 만듭니다.
|
|
3축 비행 셰프트 시스템 |
두 축의 대상 시선 축 시스템 |
||||||
|
롤 |
Y아우 |
피치 |
아지무스 |
피치 |
||||
|
회전각 범위 |
연속 |
±65o |
±65o |
±60o |
±60o |
|||
|
3축 및이중-축 r유성성발의범위 |
타겟 시뮬레이터가 설치되어 있으면, 3축의 피치 프레임의 상대적 한계회전장그리고피치 프레임이중-축회전장≥40o이고, 대상 시뮬레이터 오프레어는 φ300mm이고, 앞쪽 끝은 회전판의 중심에서 600mm 떨어져 있습니다.회전용각 범위이중-축회전장 ±40o입니다. |
|||||||
|
최소 각도비율 |
0.001 o/s |
0.001 o/s |
0.001 o/s |
0.001 o/s |
0.001 o/s |
|||
|
최대 각도비율 |
400o/s |
300o/s |
300o/s |
50o/s |
50o/s |
|||
|
최대 각속도 |
4000o/s2 |
3000o/s2 |
2000 o/s2 |
450o/s2 |
450o/s2 |
|||
|
위치 정확성 |
±15′′ |
±15′′ |
±15′′ |
±15′′ |
±15′′ |
|||
|
위치 반복성 |
7.2′′ |
7.2′′ |
7.2′′ |
7.2′′ |
7.2′′ |
|||
|
위치 해상도 |
3.6′′ |
3.6′′ |
3.6′′ |
3.6′′ |
3.6′′ |
|||
|
A쿨라 속도 정확도 |
ω≤10 o/s:0.1 o/s ω≥10 o/s:0.1 o/s |
|||||||
|
A쿨라비율안정성 |
ω≤1 o/s: 2×10-2 ω>1o/s: 5×10-3 |
|||||||
|
주파수 반응 지수
|
12Hz |
8Hz |
8Hz |
4Hz |
4Hz |
|||
|
두 번 10, 최대 각기 가속을 기준으로 계산된 진폭, 1°의 최고값. |
||||||||
