| 브랜드 이름: | RUYA |
| 모델 번호: | / |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 배달 시간: | 4-6개월 |
| 지불 조건: | 티/티 |

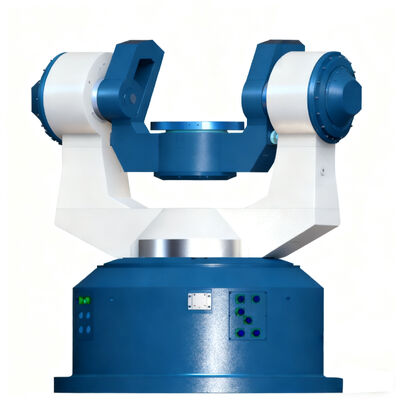

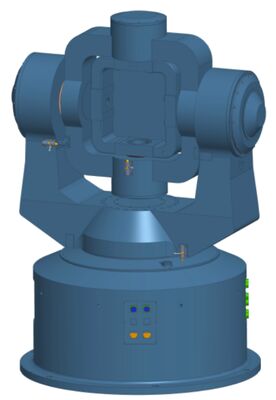

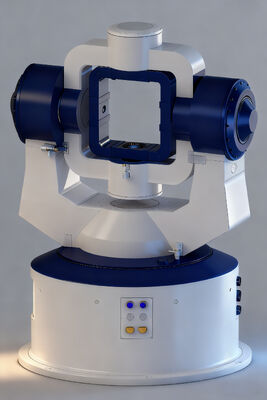

고 정밀 동적 3 축 시뮬레이션 회전 기기 고성능 HWIL 테스트 및 평가 비행 모션 시뮬레이터
3축 시뮬레이션 회전판은 두 가지 주요 부분으로 구성됩니다.회전기 몸체측정 및 제어 시스템회전장U를 채택합니다.-오-오또는 U-U-T 구조, 정밀 기계 축 시스템, 고 경직성 플랫폼 구조. 시뮬레이션, 위치, 속도 및 스윙 기능을 가지고 있으며 3 차원 움직임을 시뮬레이션 할 수 있습니다.부하그것은 지상 기반에서 사용됩니다.반물질시뮬레이션 시스템은 관성 내비게이션 시스템과 같은 부하에 대해 거의 현실적인 움직임 환경을 제공합니다. 또한 단일 축, 이중 축,또는 시험중인 부하에 대한 3축 위치 및 속도 참조, 그리고 관성 구성 요소의 테스트 및 실험에 사용됩니다.집합체와 관성 내비게이션 시스템
1.최대 부하:351kg(착착장장치 포함);
2.부하크기: 400mm × 400mm × 450mm
3.T3축 교차점: ±0.3mm
4.3축직성: ±18′′
5.장착 표면 정확도: ≤±2′′; 위치 표면 정확도: ≤±2′′;
6.장착면에서의 자기 누출: ≤0.1mT(10mm에장착면);
7.선도용 슬라이드 링: 사용자채널80개 이상의 반지를 가지고 있어야 합니다.
8.기계 플랫폼의 대략적인 크기는: 길이 1600 × 너비 1450 × 높이2200mm;
9.무게:약 3000kg입니다.
주요 성능 지표
|
|
3축 시뮬레이션 회전대 |
||
|
롤(내부 축) |
피치(중축) |
(외부 축) |
|
|
회전각 범위 |
360° 연속 |
360° 연속 |
360° 연속 |
|
최대 각도비율 |
400o/s |
400o/s |
300o/s |
|
최대 각속도 |
4000o/s2 |
2500o/s2 |
3000 o/s2 |
|
최소안정적 비율 |
00.003 o/s |
00.003 o/s |
00.003 o/s |
|
각 위치 정확성 |
±10.8′′ |
±10.8′′ |
±10.8′′ |
|
주파수 반응 지수 10번, 0.5°
|
12Hz |
10Hz |
10Hz |
|
단계 신호의 시간 영역 반응 (폭 1°): 오버쇼트 ≤ 25%, 오스실레이션시간 ≤ 1 |
|||
우리의 고객
