| 브랜드 이름: | RUYA |
| 모델 번호: | 3DT400FZ/wk |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 배달 시간: | 3-4개월 |
| 지불 조건: | T/T |

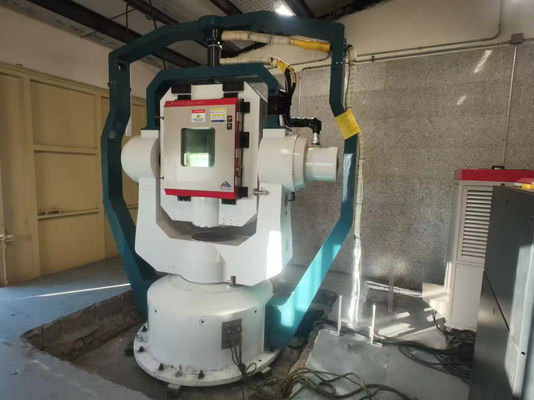

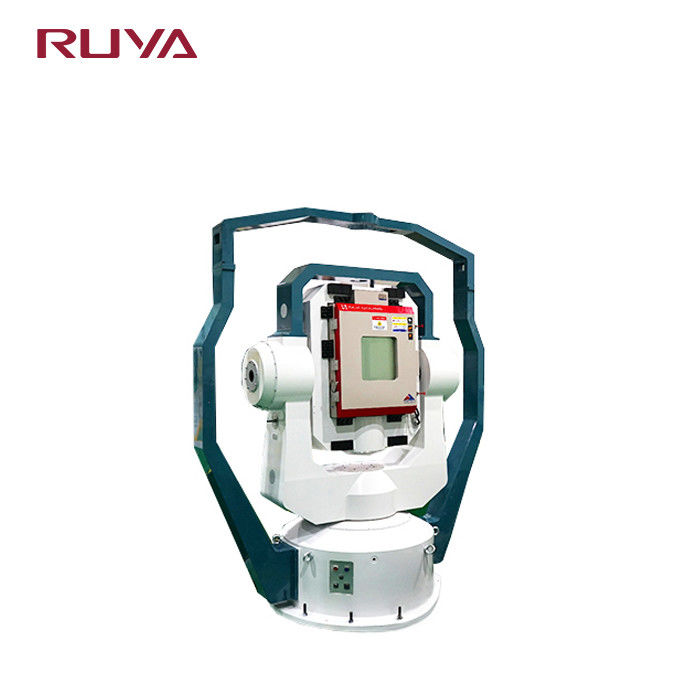

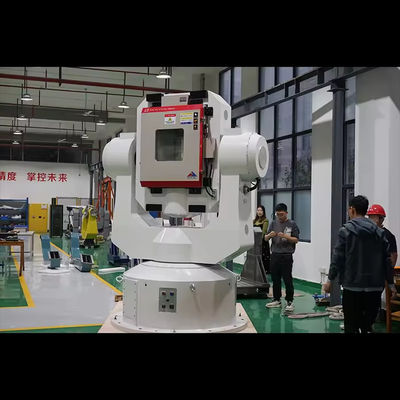

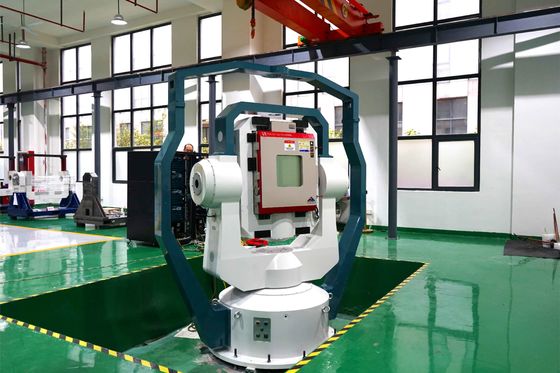

3DT400FZ/WK 3축 시뮬레이션 온도 제어 회전대
제품 설명
3축 시뮬레이션 온도 조절 회전판은 고도로 통합된 실험 장비로 주로 항공우주에서 제품 및 환경 적응성 테스트에 사용됩니다.자동차 제조, 재료 과학 및 기타 분야. 그것은 온도, 습도, 진동 등과 같은 실제 사용에서 발생할 수있는 다양한 복잡한 환경을 시뮬레이션 할 수 있습니다.이러한 조건에서 제품의 성능과 신뢰성을 테스트하기 위해.
제품 매개 변수
|
사양 |
||
|
1 |
부하 무게 |
30kg |
|
2 |
테이블 직경 |
F400mm |
|
3 |
테이블 평면성 |
00.02mm |
|
4 |
테이블 롤아웃 |
00.02mm |
|
5 |
3축 회전 정확성 |
±3′′ |
|
6 |
세 축의 수직성 |
±3′′ |
|
7 |
3축의 교차점 |
F0.5mm 지름의 공 |
|
8 |
각 위치의 위치 오류 |
±2′′ |
|
9 |
포지셔닝 반복성 각 위치 |
±2′′ |
|
10
|
비율 범위
|
내부 프레임:00.01°/s~1800°/s· |
|
중간 프레임:00.01°/s~500°/s· |
||
|
외부 프레임:00.01°/s~500°/s· |
||
|
11
|
비율 정확성
|
ω≤1°/s 2×10-3 (1° 평균)) |
|
1°/s≤ω<10°/s 2x10-4 (평균 10°) |
||
|
ω≥10°/s 2×10-5 (360° 평균) |
||
|
12
|
최대 각속도
|
내부 프레임:≥2000°/s2 |
|
중간 프레임:≥1200°/s2 |
||
|
외부 프레임:≥800°/s2 |
||
|
13 |
사용자 슬립 링 |
사용자 정의 |
|
14
|
시스템 대역폭 (두 배 10 개)
|
내부 프레임:12Hz |
|
중간 프레임:≥6Hz |
||
|
외부 프레임:≥6Hz |
||
|
15 |
온도 범위 |
-50°C~+120°C |
|
16 |
온도 오류 |
± 1°C |
|
17 |
온도 변동 |
± 1°C |
|
18 |
온도 균일성 |
±2°C |
|
19 |
최대 난방 및 냉각 속도 |
≥3°C/분 |
|
20 |
상자 안의 크기 |
450mm x 450mm x 450mm |
화면
화면
|
|
