항공 탄소 섬유가 포함된 휴대용 CMM RA520 고정밀 0.045mm 3D 측정 암

Name: 항공 탄소 섬유가 포함된 휴대용 CMM RA520 고정밀 0.045mm 3D 측정 암
Brand: Jiujiang RUYA Precision Technology Co., Ltd
SKU: RA520
Availability: InStock

브랜드 이름:	RUYA
모델 번호:	RA520
모크:	1 pc
가격:	협상 가능
배달 시간:	5-10 working days
지불 조건:	T/T

상세 정보

제품 설명

상세 정보

Place of Origin:

China

인증:

ISO 9001

정확성:

0.045mm

반복성:

0.032mm

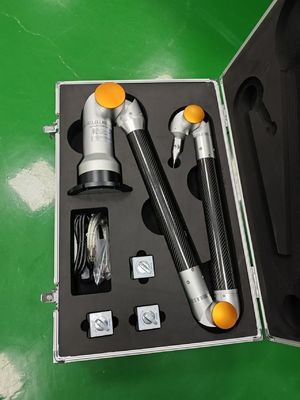

Packaging Details:

Flight case + Wooden box

Supply Ability:

1-10 pieces，2 weeks

강조하다:

3D 측정 팔 휴대용 cmm

이동형 관절 암 좌표 측정기

고 정밀 관절 팔 좌표 측정 기계

제품 설명

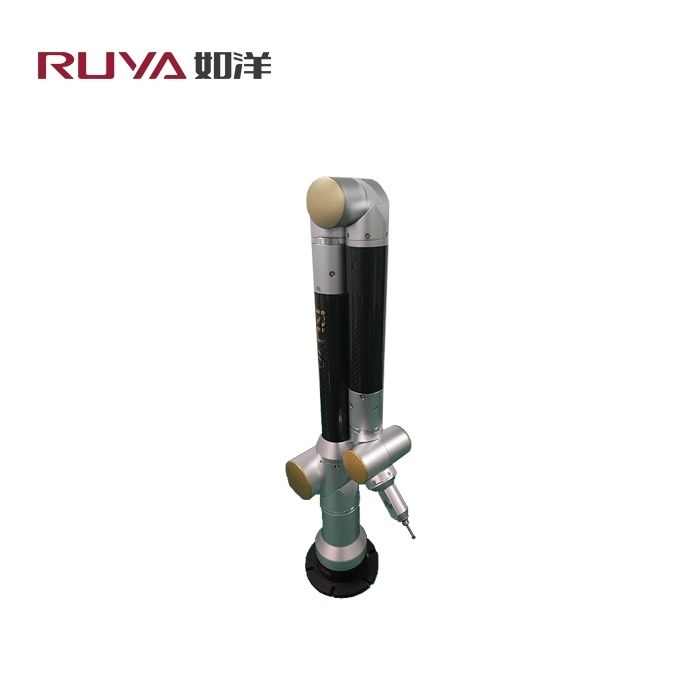

휴대용 CMM RA520 고정밀 3D 측정 암

제품개요

RA520 휴대용 CMM은 고정밀 3D 측정 응용 분야용으로 설계된 다관절 암 3차원 측정기입니다. 이 휴대용 솔루션은 다양한 산업 측정 요구 사항에 대해 뛰어난 정확성과 유연성을 제공합니다.

주요 특징

절대 고정밀 엔코더는 시동 원점 복귀 없이 기기 정확성과 안정성을 보장합니다.
고품질 전도성 슬립 링으로 모든 조인트에서 무한 회전 가능
간편한 컴퓨터 통합을 위한 간단한 USB 케이블 연결
안정적인 작동을 위한 넓은 작동 온도 범위(10°C-40°C)
항공용 탄소 섬유 튜브 암 본체 - 변형이 최소화된 경량(단 7Kg)
표준 금형 제작 조인트는 작동 중 높은 안정성을 제공합니다.
옵션 배터리 모듈을 사용하면 외부 전원 없이 현장 측정이 가능합니다.
전체 Renishaw 프로브 및 여러 장착 구성품과 호환 가능
다양한 설치 방법: 신속한 현장 측정을 위한 삼각대, 자기 베이스, U자형 클립

측정 기능

기하학적 특징 탐지

공작물의 기하학적 특징 측정
기존 기하학적 특징의 투영 및 교차를 통해 새로운 특징 생성
거리, 각도 등 공간 차원을 빠르게 분석
점, 선, 표면을 통한 맞춤형 좌표계
선형 치수 표시 기능

GD&T 기하 공차 감지

측정 소프트웨어는 수직성, 평행성, 평탄도, 원통형, 동축성, 경사 및 위치를 포함한 형태 및 위치 공차를 평가하기 위한 포괄적인 GD&T 도구를 제공합니다.

3D 모델 비교

다양한 3D 데이터 형식 및 좌표 정렬 방법과의 소프트웨어 호환성. 측정된 기하학적 특징과 표면 점 데이터를 3D 모델의 이론값과 자동으로 비교하여 포괄적인 오류 분석 그래픽 보고서를 제공합니다.

테스트 보고

PDF, Excel 및 MHT 형식으로 테스트 보고서를 빠르게 출력합니다. 포괄적인 문서화 기능을 갖춘 편리하고 빠른 출력을 갖춘 강력한 보고서 사용자 정의 기능입니다.

응용 분야

자동차 생산 라인, 항공우주, 조선, 검사 설비 제조, 금형 제조 및 다양한 산업 측정 응용 분야.

제품 사양

모델	공간 측정 범위	공간 길이 표시 오류	단축 좌표 측정 일관성
RA515	1.5m	0.035mm	0.025mm
RA520	2.0m	0.045mm	0.032mm
RA525	2.5m	0.060mm	0.035mm
RA530	3.0m	0.080mm	0.056mm
RA535	3.5m	0.100mm	0.071mm

옵션 액세서리
