| 브랜드 이름: | RUYA |
| 모델 번호: | RA515 |
| 모크: | 1 pc |
| 가격: | 협상 가능 |
| 배달 시간: | 5-10 working days |
| 지불 조건: | T/T |

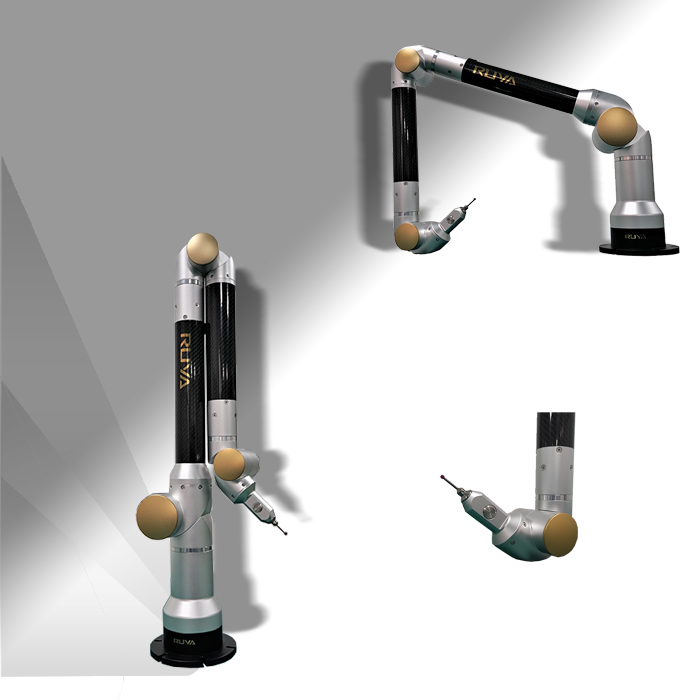

RUYA RA515 관절형 암 좌표 측정기 휴대용 CMM 고정밀 3D 측정 암
제품 설명
기하학적 특징 감지
1. 공작물에 있는 기하학적 특징을 측정합니다. 투영 및 교차를 통해 기존 기하학적 특징을 맞추어 새로운 특징을 생성합니다.
2. 기하학적 특징 간의 거리 및 각도와 같은 공간 치수를 빠르게 분석합니다.
3. 점, 선, 면을 통해 좌표계를 사용자 정의할 수 있으며 선형 치수를 표시할 수 있습니다.
GD&T 기하 공차 감지
측정 소프트웨어는 기하학적 특징의 형상 및 위치 공차를 평가하기 위한 GD&T 도구를 제공합니다. 예를 들어 수직도, 평행도, 평탄도, 원통도, 동축도, 기울기, 위치 등.
3D 모델과 실제 객체 비교
소프트웨어는 여러 3D 데이터 형식을 지원하며 여러 좌표 정렬 방법을 제공합니다. 측정된 기하학적 특징과 표면 점 데이터를 3차원 모델의 이론적 값과 자동으로 비교하고 오류 분석 그래픽 보고서를 제공할 수 있습니다.
테스트 보고서
PDF, Excel 및 mht 형식의 테스트 보고서를 빠르게 출력할 수 있습니다.
검사 보고서 사용자 정의 기능이 강력하며, 그림과 텍스트가 포함된 출력 보고서가 편리하고 빠릅니다.
응용 분야:자동차 생산 라인, 항공 우주, 조선, 검사 지그 제조, 금형 제조 등에 사용됩니다.
제품 매개변수
| RA5 시리즈 사양 | |||
| 모델 | 공간 측정 범위/m | 공간 길이 표시 오류/mm | 단축 좌표 측정 일관성/mm |
| RA515 | 1.5m | 0.035mm | 0.025mm |
| RA520 | 2.0m | 0.045mm | 0.032mm |
| RA525 | 2.5m | 0.060mm | 0.035mm |
| RA530 | 3.0m | 0.080mm | 0.056mm |
| RA535 | 3.5m | 0.100mm | 0.071mm |
선택 사양 액세서리:
화면
화면
화면
화면
화면
화면
|
| 브랜드 이름: | RUYA |
| 모델 번호: | RA515 |
| 모크: | 1 pc |
| 가격: | 협상 가능 |

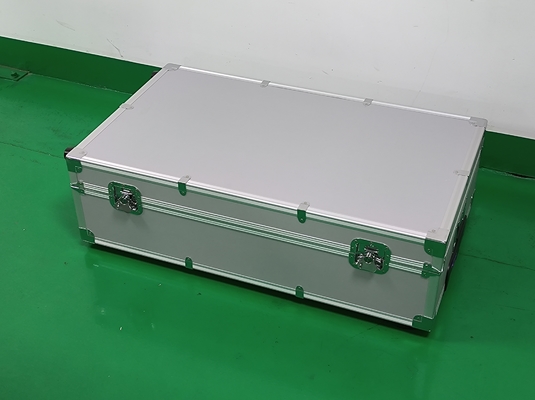

| 포장에 대한 세부 사항: | Flight case + Wooden box |
