| 브랜드 이름: | RUYA |
| 모델 번호: | 3DT500-AH |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 배달 시간: | 3-4개월 |
| 지불 조건: | T/T |

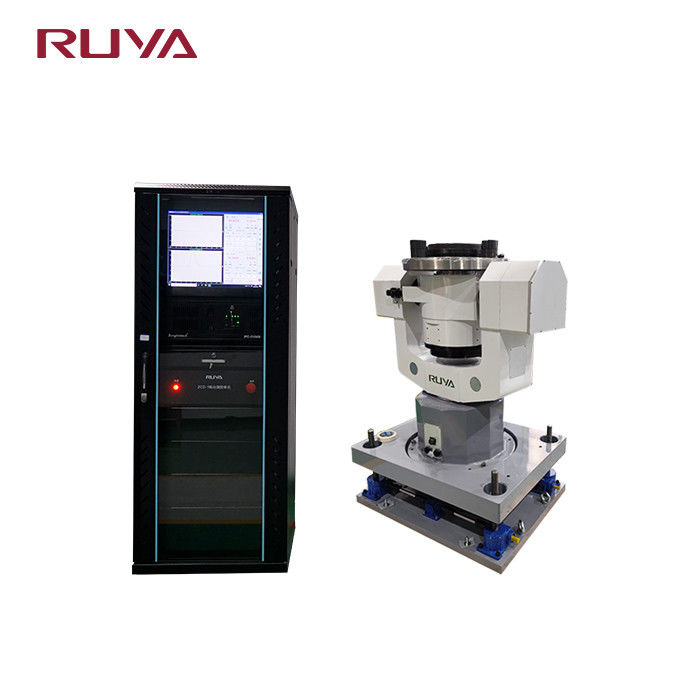

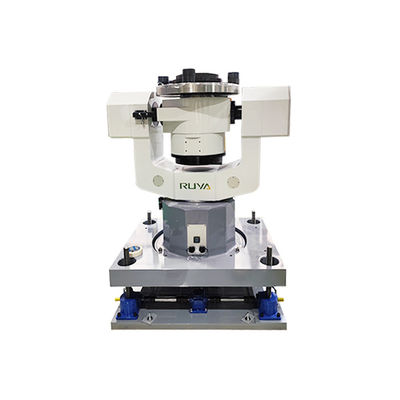

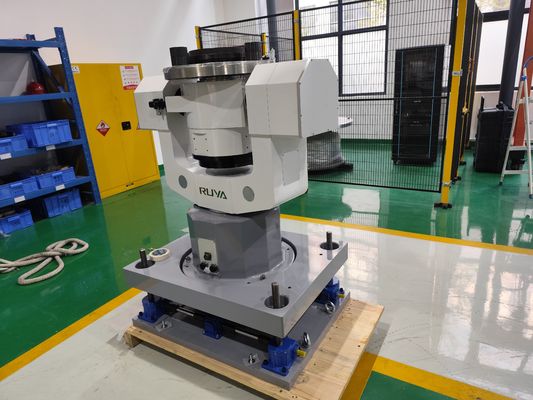

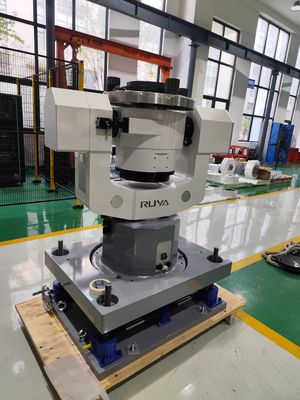

3DT500-AH 3축 전기 리프팅 회전대
제품 설명
3축 전기 들어올림 회전판은 회전 및 들어올림 기능을 통합하는 고 정밀 장비입니다. 그것은 피치, 롤 및 기아의 3 축 독립적인 움직임을 지원합니다.전기 리프팅 모듈과 결합, 그것은 다차원적인 유연한 조정을 실현 할 수 있습니다. 그것은 항공 우주 부품 테스트, 군사 목표 시뮬레이션, 과학 연구 실험,산업 자동화 및 복잡한 시나리오에서 위치 및 모션 제어 요구를 충족하기 위해 다른 분야높은 안정성, 정밀한 반응 및 모듈형 설계는 사용자에게 정확성 테스트와 자동 생산을 촉진하는 효율적이고 신뢰할 수있는 솔루션을 제공합니다.
제품 매개 변수
|
사양 |
||
|
1 |
부하 무게 |
50kg |
|
2 |
테이블 직경 |
F500mm |
|
3 |
테이블 평면성 |
00.02mm |
|
4 |
테이블 롤아웃 |
00.02mm |
|
5 |
3축 회전 정확성 |
±3′′ |
|
6 |
세 축의 수직성 |
±3′′ |
|
7 |
3축의 교차점 |
F0.5mm 지름의 공 |
|
8 |
각 위치의 위치 오류 |
±5′′ |
|
9 |
포지셔닝 반복성 각 위치 |
±2′′ |
|
10
|
비율 범위
|
내부 프레임:00.01°/s~100°/s· |
|
중간 프레임:00.01°/s~100°/s· |
||
|
외부 프레임:00.01°/s~50°/s· |
||
|
11
|
비율 정확성
|
ω≤1°/s 2×10-3 (1° 평균)) |
|
1°/s≤ω<10°/s 2x10-4 (평균 10°) |
||
|
ω≥10°/s 2×10-5 (360° 평균) |
||
|
12
|
최대 각속도
|
내부 프레임:≥150°/s2 |
|
중간 프레임:≥100°/s2 |
||
|
외부 프레임:≥50°/s2 |
||
|
13 |
승강장 |
0~200mm |
|
14 |
사용자 슬립 링 |
맞춤형 |
|
|
