| 브랜드 이름: | RUYA |
| 모델 번호: | 2DTGZ-B |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 배달 시간: | 3-4개월 |
| 지불 조건: | T/T |
2DTGZ-B 듀얼 축 고정밀 모션 테스트 추적 턴테이블은 방위각(X축) 및 피치(Y축) 모두에 대해 듀얼 자유도 시스템을 갖춘 정교한 2차원 모션 테스트 플랫폼입니다. 이 시스템은 정밀 서보 제어 기술을 활용하여 항공 우주 부품, 광전자 장비, 관성 항법 시스템 및 관련 응용 분야에 대한 포괄적인 다차원 동적 성능 테스트를 제공하도록 설계되었습니다.
이 턴테이블은 목표물 시뮬레이션, 스윙 스캐닝 및 동적 추적을 포함한 실험 시나리오에서 널리 사용되며 과학 연구 및 산업 응용 분야에서 복잡한 모션 궤적에 대한 높은 신뢰성 테스트 요구 사항을 충족합니다.
| 사양 | 값 |
|---|---|
| 하중 무게 | 50Kg |
| 하중 크기 | 300mm * 300mm * 200mm |
| 듀얼 축 회전 정확도 | ±3″ |
| 듀얼 축 직각도 | ±3″ |
| 듀얼 축 교차점 | φ0.5mm 볼 |
| 각 위치의 위치 결정 오차 | 외부 프레임: ±15″ 내부 프레임: ±15″ |
| 각 위치의 위치 결정 반복성 | ±15″ |
| 속도 범위 | 내부 프레임: 0.001°/s ~ 15°/s 외부 프레임: 0.001°/s ~ 15°/s |
| 각도 회전 범위 | 외부 프레임: 0° ~ 360° 내부 프레임: -50° ~ +50° |
| 속도 정확도 | ω ≤ 1°/s: 2*10⁻³ (1° 평균) 1°/s ≤ ω < 10°/s: 2*10⁻⁴ (10° 평균)ω ≥ 10°/s: 2*10⁻⁵ (360° 평균) 최대 각 가속도 |

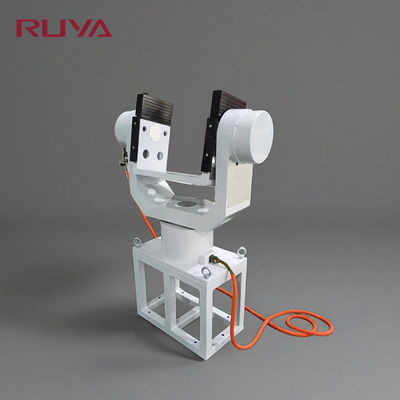

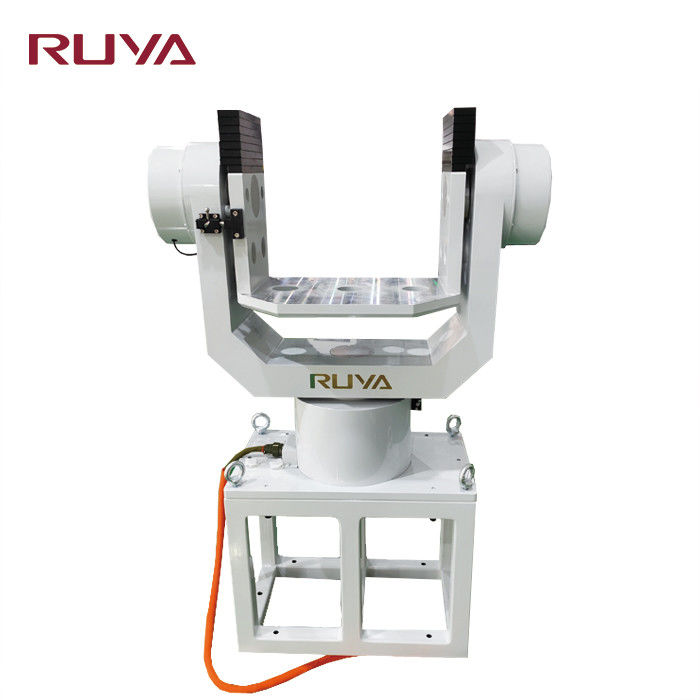

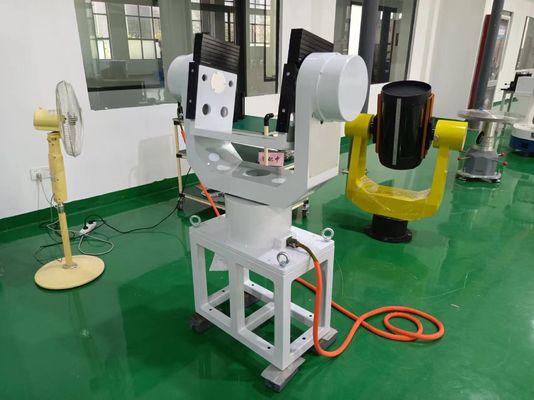

| 내부 프레임: ≥ 10°/s² | 외부 프레임: ≥ 10°/s² 제품 이미지 |
화면
|
| 브랜드 이름: | RUYA |
| 모델 번호: | 2DTGZ-B |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 포장에 대한 세부 사항: | 나무 상자 |
| 지불 조건: | T/T |
2DTGZ-B 듀얼 축 고정밀 모션 테스트 추적 턴테이블은 방위각(X축) 및 피치(Y축) 모두에 대해 듀얼 자유도 시스템을 갖춘 정교한 2차원 모션 테스트 플랫폼입니다. 이 시스템은 정밀 서보 제어 기술을 활용하여 항공 우주 부품, 광전자 장비, 관성 항법 시스템 및 관련 응용 분야에 대한 포괄적인 다차원 동적 성능 테스트를 제공하도록 설계되었습니다.
이 턴테이블은 목표물 시뮬레이션, 스윙 스캐닝 및 동적 추적을 포함한 실험 시나리오에서 널리 사용되며 과학 연구 및 산업 응용 분야에서 복잡한 모션 궤적에 대한 높은 신뢰성 테스트 요구 사항을 충족합니다.
| 사양 | 값 |
|---|---|
| 하중 무게 | 50Kg |
| 하중 크기 | 300mm * 300mm * 200mm |
| 듀얼 축 회전 정확도 | ±3″ |
| 듀얼 축 직각도 | ±3″ |
| 듀얼 축 교차점 | φ0.5mm 볼 |
| 각 위치의 위치 결정 오차 | 외부 프레임: ±15″ 내부 프레임: ±15″ |
| 각 위치의 위치 결정 반복성 | ±15″ |
| 속도 범위 | 내부 프레임: 0.001°/s ~ 15°/s 외부 프레임: 0.001°/s ~ 15°/s |
| 각도 회전 범위 | 외부 프레임: 0° ~ 360° 내부 프레임: -50° ~ +50° |
| 속도 정확도 | ω ≤ 1°/s: 2*10⁻³ (1° 평균) 1°/s ≤ ω < 10°/s: 2*10⁻⁴ (10° 평균)ω ≥ 10°/s: 2*10⁻⁵ (360° 평균) 최대 각 가속도 |
| 내부 프레임: ≥ 10°/s² | 외부 프레임: ≥ 10°/s² 제품 이미지 |
화면
화면
