| 브랜드 이름: | RUYA |
| 모델 번호: | 2DTGZ-B |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 배달 시간: | 3-4개월 |
| 지불 조건: | T/T |

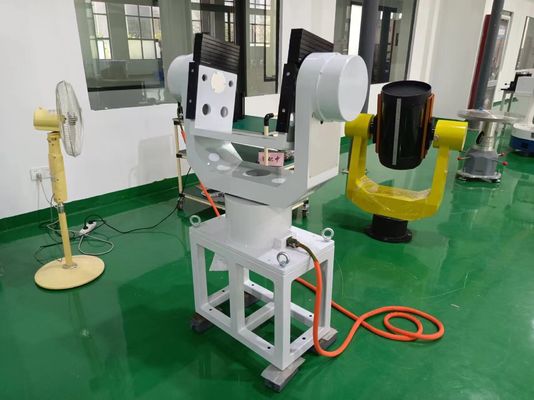

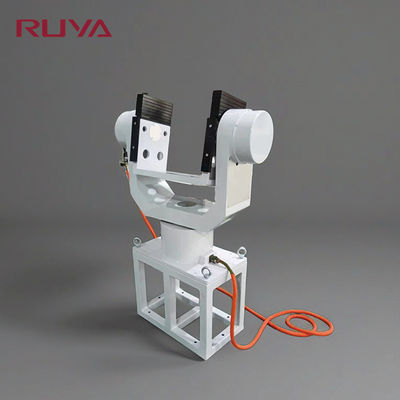

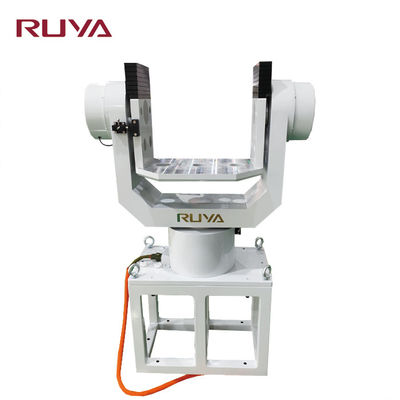

2DTGZ-B 쌍축 고정도 모션 테스트 추적 회전대
제품 설명
이중축 추적 회전판은 아지무트 축 (X축) 과 피치 축 (Y축) 을 위한 이중 자유도 시스템으로 장착된 고정도의 2차원 움직임 테스트 플랫폼입니다.그것은 정밀 서보 제어 기술을 채택하고 항공 우주 부품의 다차원 동적 성능 테스트를 제공하도록 설계되었습니다., 광전자 장비, 관성 내비게이션 시스템 등 실험 시나리오에서 광범위하게 사용됩니다.군사 산업 및 과학 연구 분야에서 복잡한 운동 궤도에 대한 높은 신뢰성 테스트 요구 사항을 충족시키기 위해 동적 추적.
제품 매개 변수
|
사양 |
||
|
1 |
부하 무게 |
50kg |
|
2 |
부하 크기 |
300mm × 300mm × 200mm |
|
3 |
이중 축의 회전 정확성 |
±3′′ |
|
4 |
이중축의 수직성 |
±3′′ |
|
5 |
이중축의 교차점 |
F0.5mm 지름의 공 |
|
6
|
각 위치의 위치 오류
|
외부 프레임:±15′′· |
|
내부 프레임:±15′′· |
||
|
7 |
포지셔닝 반복성 각 위치 |
±15′′ |
|
8
|
비율 범위
|
내부 프레임:00.001°/s~15°/s· |
|
외부 프레임:00.001°/s~15°/s· |
||
|
9
|
각 회전 범위
|
외부 프레임:0~360° |
|
내부 프레임:-50°~+50° |
||
|
10
|
비율 정확성
|
ω≤1°/s 2×10-3 (1° 평균)) |
|
1°/s≤ω<10°/s 2x10-4 (평균 10°) |
||
|
ω≥10°/s 2×10-5 (360° 평균) |
||
|
11
|
최대 각속도
|
내부 프레임:≥10°/s2 |
|
외부 프레임:≥10°/s2 |
||
화면
|
|
| 브랜드 이름: | RUYA |
| 모델 번호: | 2DTGZ-B |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 포장에 대한 세부 사항: | 나무 상자 |
| 지불 조건: | T/T |
2DTGZ-B 쌍축 고정도 모션 테스트 추적 회전대
제품 설명
이중축 추적 회전판은 아지무트 축 (X축) 과 피치 축 (Y축) 을 위한 이중 자유도 시스템으로 장착된 고정도의 2차원 움직임 테스트 플랫폼입니다.그것은 정밀 서보 제어 기술을 채택하고 항공 우주 부품의 다차원 동적 성능 테스트를 제공하도록 설계되었습니다., 광전자 장비, 관성 내비게이션 시스템 등 실험 시나리오에서 광범위하게 사용됩니다.군사 산업 및 과학 연구 분야에서 복잡한 운동 궤도에 대한 높은 신뢰성 테스트 요구 사항을 충족시키기 위해 동적 추적.
제품 매개 변수
|
사양 |
||
|
1 |
부하 무게 |
50kg |
|
2 |
부하 크기 |
300mm × 300mm × 200mm |
|
3 |
이중 축의 회전 정확성 |
±3′′ |
|
4 |
이중축의 수직성 |
±3′′ |
|
5 |
이중축의 교차점 |
F0.5mm 지름의 공 |
|
6
|
각 위치의 위치 오류
|
외부 프레임:±15′′· |
|
내부 프레임:±15′′· |
||
|
7 |
포지셔닝 반복성 각 위치 |
±15′′ |
|
8
|
비율 범위
|
내부 프레임:00.001°/s~15°/s· |
|
외부 프레임:00.001°/s~15°/s· |
||
|
9
|
각 회전 범위
|
외부 프레임:0~360° |
|
내부 프레임:-50°~+50° |
||
|
10
|
비율 정확성
|
ω≤1°/s 2×10-3 (1° 평균)) |
|
1°/s≤ω<10°/s 2x10-4 (평균 10°) |
||
|
ω≥10°/s 2×10-5 (360° 평균) |
||
|
11
|
최대 각속도
|
내부 프레임:≥10°/s2 |
|
외부 프레임:≥10°/s2 |
||
