| 브랜드 이름: | RUYA |
| 모델 번호: | 2DT400-A02 |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 배달 시간: | 3-4개월 |
| 지불 조건: | T/T |

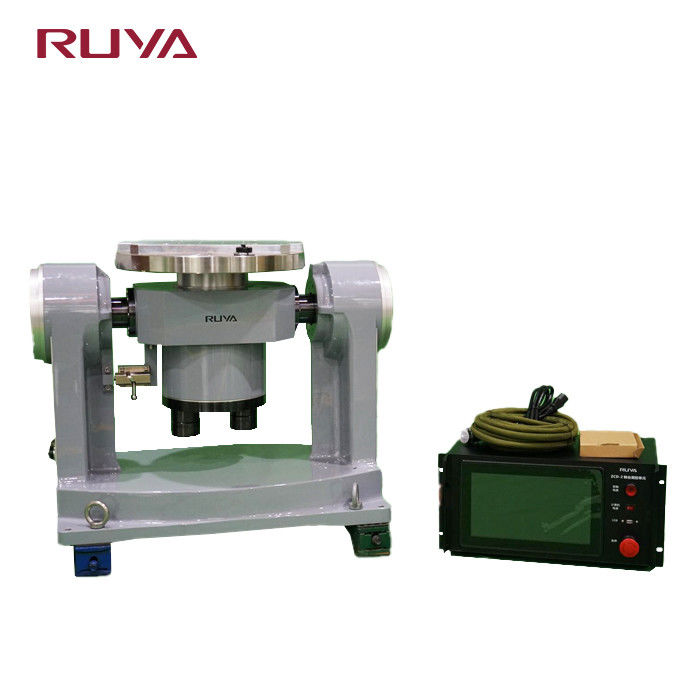

2DT400-A02 쌍축 내부 고리 고속 전기 회전대
제품 설명
이중축 내면 고속 전기 반지 회전판은 아지무트 축 (X) 및 피치 축 (Y) 에서 두 가지 자유도와 함께 고정도의 2차원 운동 테스트 장비입니다.그것은 연속 회전 및 큰 각 피치 조정을 실현할 수 있습니다그것은 고도의 딱딱성과 낮은 마찰 특성을 가진 정밀 서보 드라이브 시스템을 채택하여 원활한 작동과 정확한 위치를 보장합니다.그것은 관성 내비게이션에서 동적 성능 검증에 적합합니다., 광전기 추적, 레이더 테스트 및 기타 분야. 테이블은 강한 부하 용량을 가지고, 맞춤형 디자인을 지원하고, 스윙을 충족,다양한 정밀 부품의 속도 추적 및 위치 안정성 테스트 필요그것은 과학 연구와 산업 테스트를 위한 이상적인 플랫폼입니다.
제품 매개 변수
|
사양 |
||
|
1 |
부하 무게 |
15kg |
|
2 |
테이블 직경 |
F400mm |
|
3 |
테이블 평면성 |
00.02mm |
|
4 |
테이블 롤아웃 |
00.02mm |
|
5 |
이중 축의 회전 정확성 |
±3′′ |
|
6 |
이중축의 수직성 |
±3′′ |
|
7 |
이중축의 교차점 |
F0.5mm 지름의 공 |
|
8
|
각 위치의 위치 오류
|
외부 프레임:±3′′ |
|
내부 프레임:±2′′ |
||
|
9 |
포지셔닝 반복성 각 위치 |
±2′′ |
|
10
|
비율 범위
|
내부 프레임:00.01°/s~3600°/s· |
|
외부 프레임:00.01°/s~400°/s· |
||
|
11
|
비율 정확성
|
ω≤1°/s 2×10-3 (1° 평균)) |
|
1°/s≤ω<10°/s 2x10-4 (평균 10°) |
||
|
ω≥10°/s 2×10-5 (360° 평균) |
||
|
12
|
최대 각속도
|
내부 프레임:≥200°/s2 |
|
외부 프레임:≥100°/s2 |
||
|
13 |
사용자 슬립 링 |
사용자 정의 |
|
14 |
무게 |
≤200kg |
