| 브랜드 이름: | RUYA |
| 모델 번호: | 2DT350-A |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 배달 시간: | 3-4개월 |
| 지불 조건: | T/T |

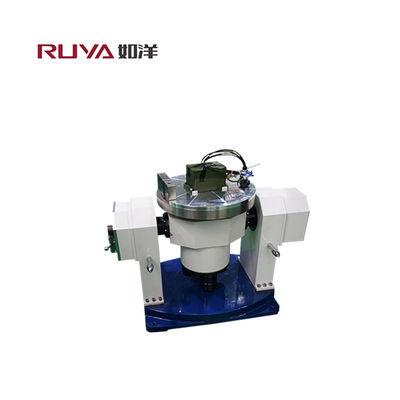

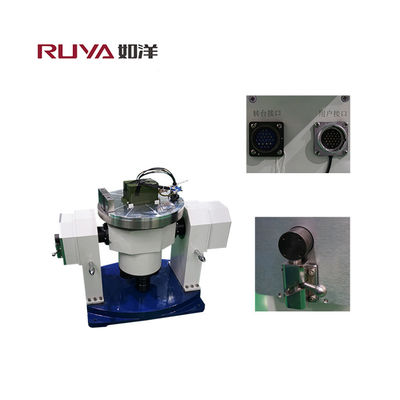

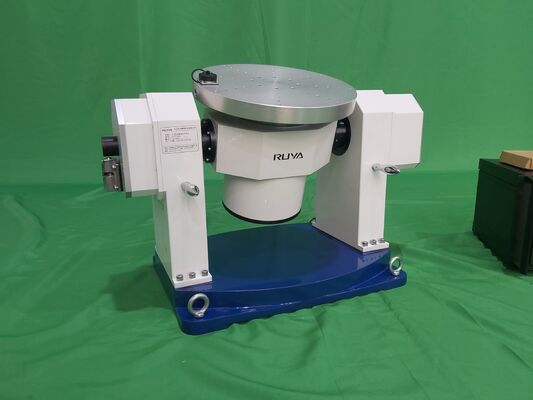

U-T 구조 2DT350-A 소형 양축 전기 회전대
제품 설명

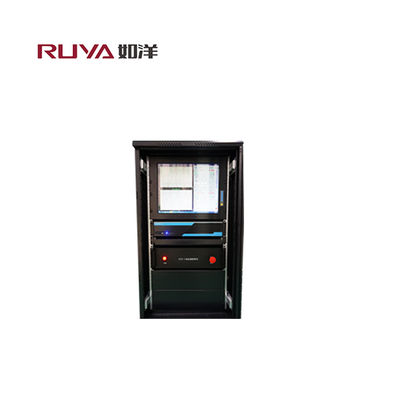

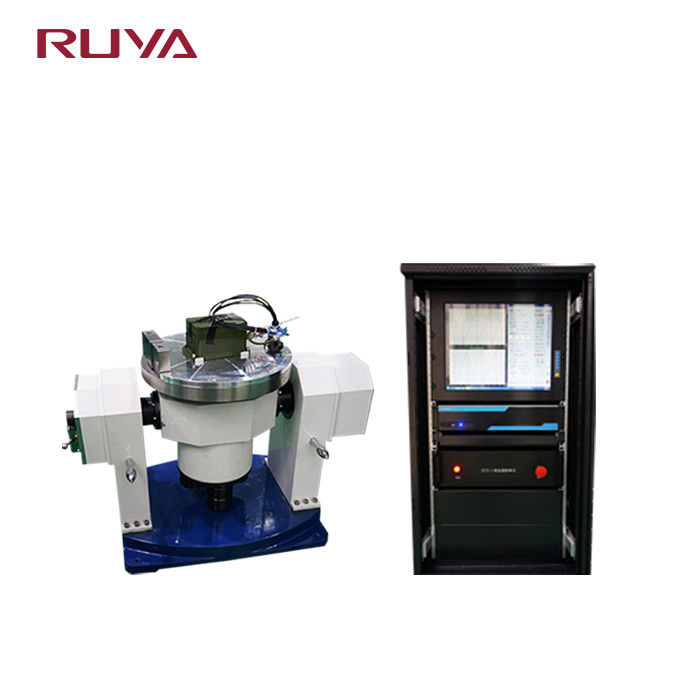

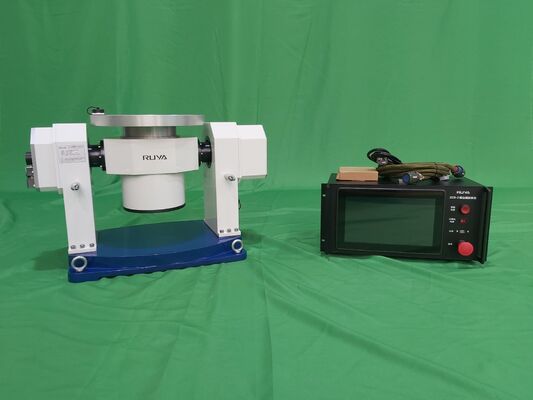

이중 축 회전 테이블은 기계 테이블 몸체와 측정 및 제어 시스템으로 구성됩니다. 그것은 U-T 구조와 정밀 기계 샤프트 시스템을 채택합니다. 그것은 위치,속도 및 저주파 시누오이드 스윙 운동측정 중인 부하에 대한 정확한 수평 및 위치 벤치마크를 제공할 수 있습니다.이너셜 시스템의 정적 테스트 및 캘리브레이션을 위해 단일 축 및 이중 축 위치 및 속도 기준을 제공합니다.그것은 관성 가이드의 다중 위치 측정 및 속도 감지 기능을 지원하며 관성 항법 자세 테스트 정확도는 0.06 °입니다.
제품 매개 변수
|
사양 |
||
|
1 |
부하 무게 |
20kg |
|
2 |

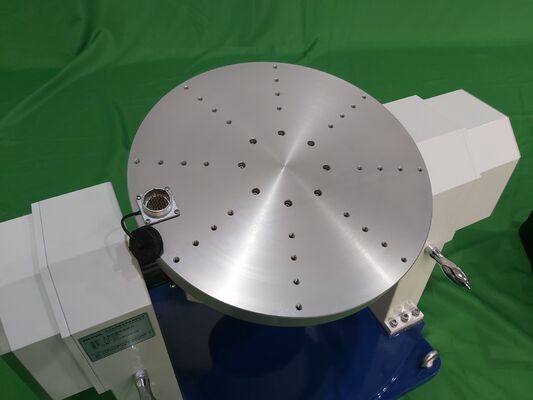

테이블 직경 |
350mm |
|
3 |
테이블 평면성 |
00.02mm |
|
4 |
테이블 롤아웃 |
00.02mm |
|
5 |
이중 축의 회전 정확성 |
±3′′ |
|
6 |
이중축의 수직성 |
±3′′ |
|
7 |
이중축의 교차점 |
F0.5mm 지름의 공 |
|
8
|
각 위치의 위치 오류
|
외부 프레임:±3′′· |
|
내부 프레임:±3′′· |
||
|
9 |
포지셔닝 반복성 각 위치 |
±2′′ |
|
10
|
비율 범위
|
내부 프레임:00.01°/s~200°/s· |
|
외부 프레임:00.01°/s~100°/s· |
||
|
11
|
비율 정확성
|
ω≤1°/s 2×10-3 (1° 평균)) |
|
1°/s≤ω<10°/s 2x10-4 (평균 10°) |
||
|
ω≥10°/s 2×10-5 (360° 평균) |
||
|
12
|
최대 각속도
|
내부 프레임:≥100°/s2 |
|
외부 프레임:≥ 80°/s2 |
||
|
13 |
사용자 슬립 링 |
사용자 정의 |
|
14 |
무게 |
≤150kg |
화면
|
|
