| 브랜드 이름: | RUYA |
| 모델 번호: | / |
| 모크: | 1 PC |
| 가격: | 협상 가능 |
| 배달 시간: | 20-30 일로 일합니다 |
| 지불 조건: | T/T |

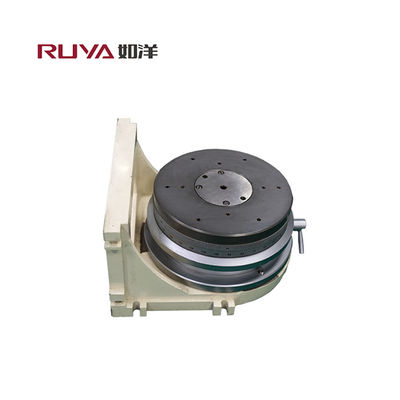

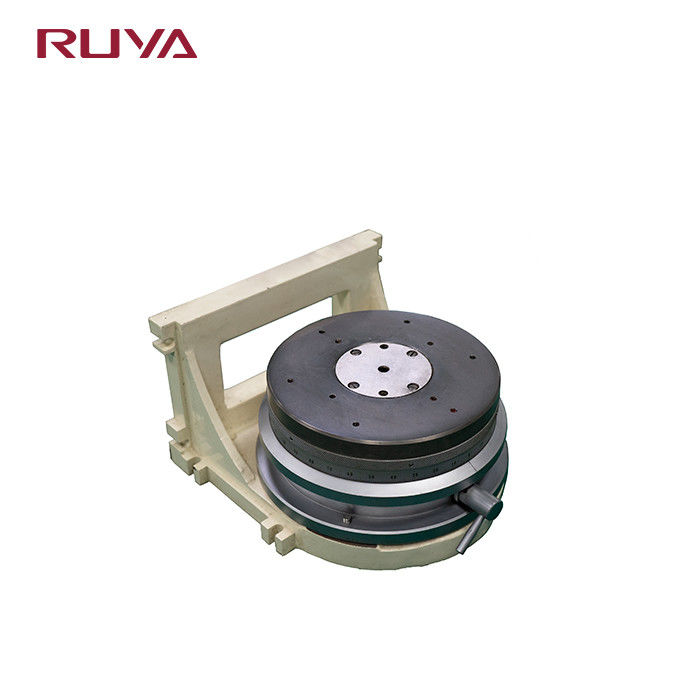

다치형 인덱싱 테이블은 각도 측정을 위한 정밀 기기로, 측정을 위한 각도 기준이자 정밀 가공을 위한 인덱싱 장치 역할을 합니다. 광전 오토콜리메이터와 함께 사용하면 다면 프리즘, 앵글 블록 게이지, 광학 프리즘 등 고정밀 각도 장치를 감지할 수 있습니다.
인덱싱 장치로서 표준 밀링, 보링, 연삭 및 기타 공작 기계에서 구멍 위치, 수직 평면 및 평행 평면과 같은 각도 요구 사항이 까다로운 정밀 부품의 가공을 용이하게 합니다. 다중 톱니 인덱싱 테이블의 세분화 및 결합된 차동 기능은 고정밀 임의 각도 측정도 지원합니다.
| 제품 | 모델 | 테이블 직경(mm) | 외형치수(mm) | 정확성 | 각도 측정 반복성 | 적재 용량(kg) | 체중(kg) |
|---|---|---|---|---|---|---|---|
| 360개 치아 수직 다중 치아 인덱싱 테이블 | DFT-360A | Φ205 | Φ235*83 | 0.2″ 0.5″ | 0.06″0.12″ | 30 | 20 |
| 작은 크기의 360개 수직 다치 인덱싱 테이블 | DFT-360X | Φ108 | Φ140*60 | 0.3″ 0.5″ | 0.12″ | 10 | 4 |
| 작은 크기의 360개 수직 및 수평 다중 치아 인덱싱 테이블 | WDFT-360X | Φ108 | Φ140*80 | 0.3″ 수직 0.5″ 수평 | 0.12″ | 10 | 5 |
| 중간 크기 360개 수직 다중 치아 인덱싱 테이블 | DFT-360D | Φ140 | Φ180*83 | 0.2″ 0.5″ | 0.06″0.12″ | 20 | 8 |
| 중간 크기 360개 치아 수직 및 수평 다중 치아 인덱싱 테이블 | WDFT-360E | Φ160 | Φ180*100 | 0.3″ 수직 0.5″ 수평 | 0.12″ | 20 | 10 |
| 391개 톱니형 인덱싱 테이블 | DFT-391A | Φ205 | Φ235*83 | 0.2″ 0.5″ | 0.06″0.12″ | 30 | 20 |
| 소형 391개 톱니형 인덱싱 테이블 | DFT-391X | Φ108 | Φ140*60 | 0.3″ 0.5″ | 0.12″ | 10 | 4 |
| 작은 크기의 391개 치아 수직 및 수평 다중 치아 인덱싱 테이블 | WDFT-391X | Φ100 | Φ140*80 | 0.3″ 수직 0.5″ 수평 | 0.12″ | 10 | 5 |
| 중간 크기 391개 치아 수직 및 수평 다중 치아 인덱싱 테이블 | WDFT-391E | Φ160 | Φ180*100 | 0.3″ 수직 0.5″ 수평 | 0.12″ | 20 | 10 |
| 중간 크기 391개 수직 다중 치아 인덱싱 테이블 | DFT-391G | Φ140 | Φ180*83 | 0.2″ 0.5″ | 0.06″0.12″ | 20 | 8 |
| 8mm 구멍 552개 톱니 수직 다치 인덱싱 테이블 | DFT-552A | Φ200 | Φ235*88 | 0.2″ 0.5″ | 0.06″0.12″ | 30 | 20 |
| 중간 크기 552개 치아 수직 및 수평 다중 치아 인덱싱 테이블 | WDFT-552E | Φ160 | Φ180*100 | 0.3″ 수직 0.5″ 수평 | 0.12″ | 20 | 10 |
| 테이퍼 샤프트가 있는 552개의 톱니 수직 다중 톱니 인덱싱 테이블 | DFT-552F | Φ207 | Φ235*100 | 0.2″ | 0.06″ | 30 | 20 |
| 720개 수직 다치형 인덱싱 테이블 | DFT-720A | Φ205 | Φ235*100 | 0.2″ 0.5″ | 0.06″0.12″ | 30 | 20 |
