| 브랜드 이름: | RUYA |
| 모델 번호: | 2DT400WK |
| 모크: | 1 set |
| 가격: | 협상 가능 |
| 배달 시간: | 3-4 months |
| 지불 조건: | T/T |

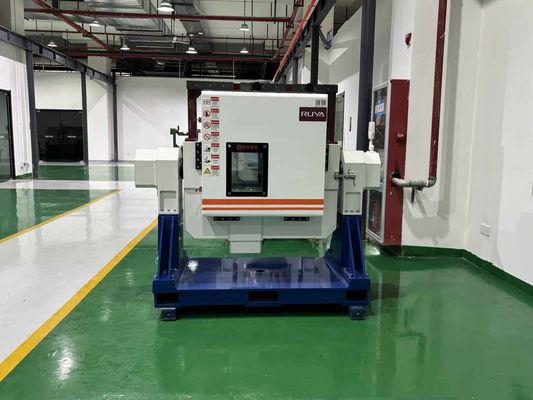

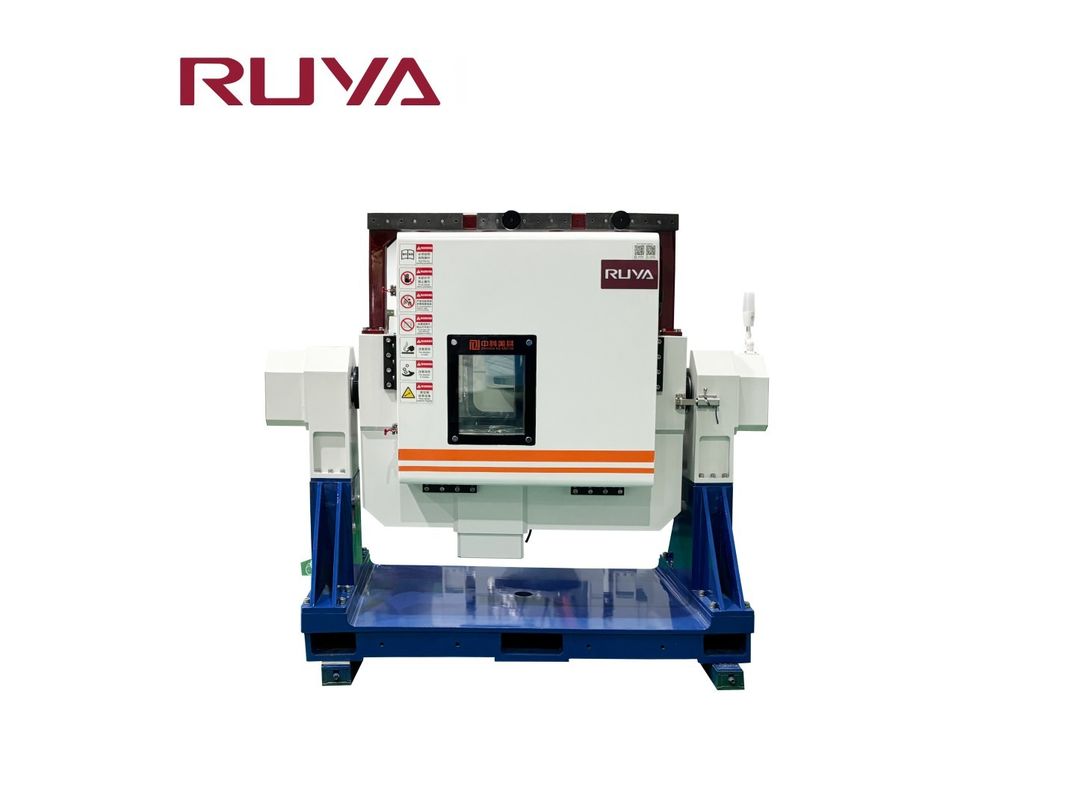

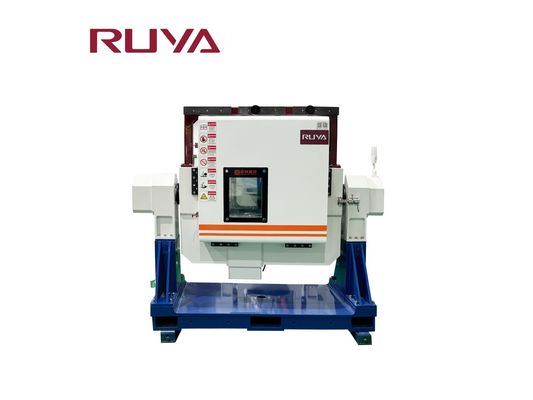

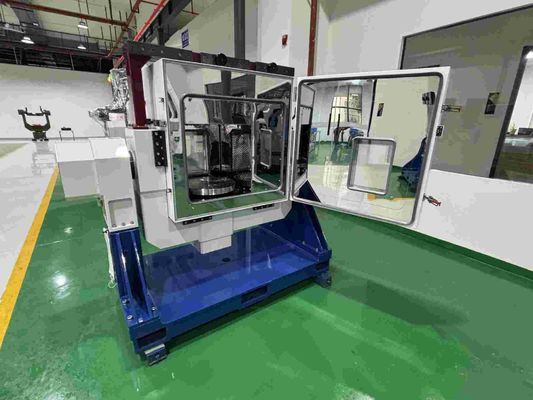

2 축 온도 조절 회전판 광섬유 회전판 IMU 테스트 회전판
제품 설명
광섬유 자이로스코프와 IMU 테스트를 위해 설계된 이중 축 온도 조절 회전 테이블은 높은 정밀도를 결합합니다.안정성 및 작동 용이성 연구 및 테스트의 전체 프로세스 요구 사항을 충족시키기 위해이 장비는 속도 및 위치 기능 테스트를 지원하며 신뢰할 수있는 성능, 뛰어난 비용 효율성,그리고 사용자 투자 비용을 크게 줄입니다.동시에, 그것의 보편적 설계는 또한 다양한 관성 부품 및 장치의 테스트 시나리오에 적합합니다.과학 연구소와 기업을 위한 유연하고 효율적인 테스트 플랫폼을 제공. 두 축 온도 조절 회전판을 선택 정확성 테스트를 더 간단하고 경제적으로 만들기!
제품 매개 변수
|
사양 |
||
|
1 |
부하 무게 |
30kg |
|
2 |

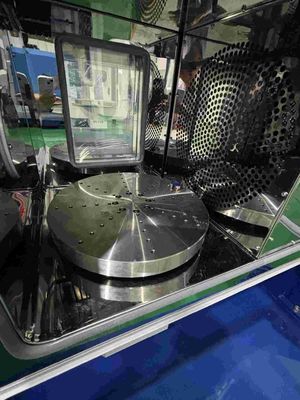

테이블 직경 |
F400mm |
|
3 |
테이블 평면성 |
00.02mm |
|
4 |
테이블 롤아웃 |
00.02mm |
|
5 |
이중 축의 회전 정확성 |
±3′′ |
|
6 |
이중축의 수직성 |
±3′′ |
|
7 |
이중축의 교차점 |
F0.5mm 지름의 공 |
|
8
|
각 위치의 위치 오류
|
외부 프레임:±3′′ |
|
내부 프레임:±2′′ |
||
|
9 |
포지셔닝 반복성 각 위치 |
±2′′ |
|
10
|
비율 범위
|
내부 프레임:00.01°/s~800°/s |
|
외부 프레임:00.01°/s~200°/s |
||
|
11
|
비율 정확성
|
ω≤1°/s 2×10-3 (1° 평균)) |
|
1°/s≤ω<10°/s 2x10-4 (평균 10°) |
||
|
ω≥10°/s 2×10-5 (360° 평균) |
||
|
12
|
최대 각속도
|
내부 프레임:≥400°/s2 |
|
외부 프레임:≥50°/s2 |
||
|
13 |
사용자 슬립 링 |
사용자 정의 |
|
14 |
온도 범위 |
-55°C~+100°C |
|
15 |
온도 오류 |
± 1°C |
|
16 |
온도 변동 |
± 1°C |
|
17 |
온도 균일성 |
±2°C |
|
18 |
최대 난방 및 냉각 속도 |
≥3°C/분 |
|
19 |
상자 안의 크기 |
450mm x 450mm x 450mm |
화면
화면
화면
|
