| 브랜드 이름: | RUYA |
| 모델 번호: | 2DT400WK |
| 모크: | 1 set |
| 가격: | 협상 가능 |
| 배달 시간: | 3-4 months |
| 지불 조건: | T/T |

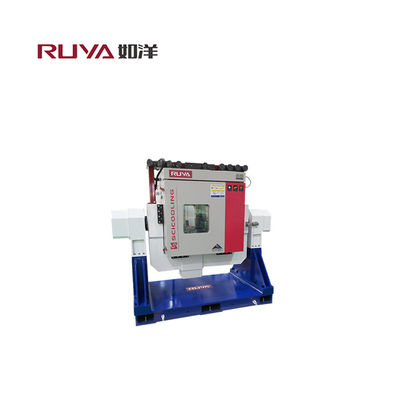

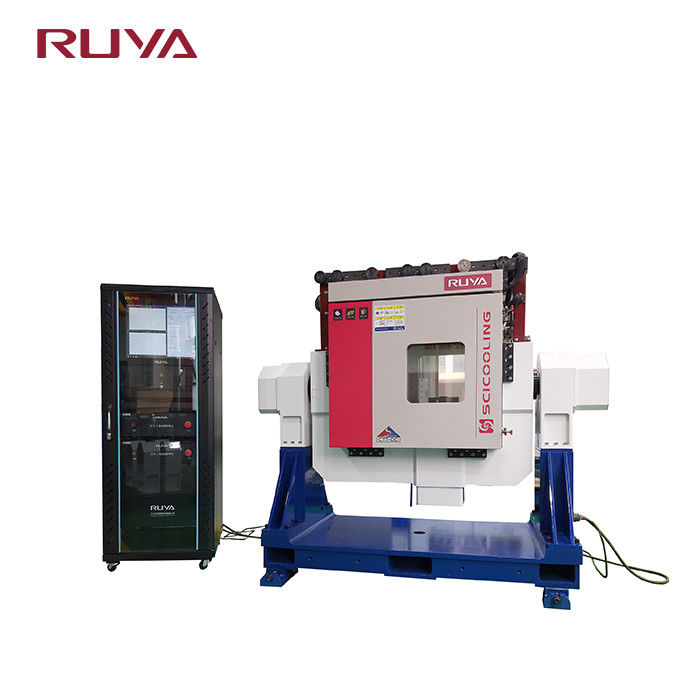

두 축 온도 조절 회전판 IMU 캘리브레이션 회전판
제품 설명
이중 축 온도 조절 회전 테이블은 광섬유 회전경 및 IMU의 개발, 생산 및 정렬을 위해 설계된 고정도 장치입니다.우수한 속도 및 위치 테스트 기능그것은 안정적인 성능, 신뢰할 수 있는 운영, 그리고 경제 효율을 고려하는 동시에 쉬운 운영을 가지고, 크게 사용자의 인수 비용을 줄입니다.또한 다른 관성 부품 및 장치의 테스트 요구를 충족시키기 위해 회전 테이블을 확장 할 수 있습니다.연구소 및 생산 라인에서 필수적인 정밀 도구입니다.이중 축 온도 조절 회전 테이블은 관성 기술 분야의 발전을 촉진하기 위해 정확하고 효율적인 솔루션을 제공할 수 있습니다..
제품 매개 변수
|
사양 |
||
|
1 |
부하 무게 |
30kg |
|
2 |
테이블 직경 |
F400mm |
|
3 |
테이블 평면성 |
00.02mm |
|
4 |
테이블 롤아웃 |
00.02mm |
|
5 |
이중 축의 회전 정확성 |
±3′′ |
|
6 |
이중축의 수직성 |
±3′′ |
|
7 |
이중축의 교차점 |
F0.5mm 지름의 공 |
|
8
|
각 위치의 위치 오류
|
외부 프레임:±3′′ |
|
내부 프레임:±2′′ |
||
|
9 |
포지셔닝 반복성 각 위치 |
±2′′ |
|
10
|
비율 범위
|
내부 프레임:00.01°/s~800°/s |
|
외부 프레임:00.01°/s~200°/s |
||
|
11
|
비율 정확성
|
ω≤1°/s 2×10-3 (1° 평균)) |
|
1°/s≤ω<10°/s 2x10-4 (평균 10°) |
||
|
ω≥10°/s 2×10-5 (360° 평균) |
||
|
12
|
최대 각속도
|
내부 프레임:≥400°/s2 |
|
외부 프레임:≥50°/s2 |
||
|
13 |
사용자 슬립 링 |
사용자 정의 |
|
14 |
온도 범위 |
-55°C~+100°C |
|
15 |
온도 오류 |
± 1°C |
|
16 |
온도 변동 |
± 1°C |
|
17 |
온도 균일성 |
±2°C |
|
18 |
최대 난방 및 냉각 속도 |
≥3°C/분 |
|
19 |
상자 안의 크기 |
450mm x 450mm x 450mm |

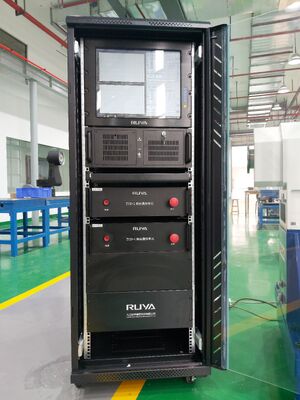

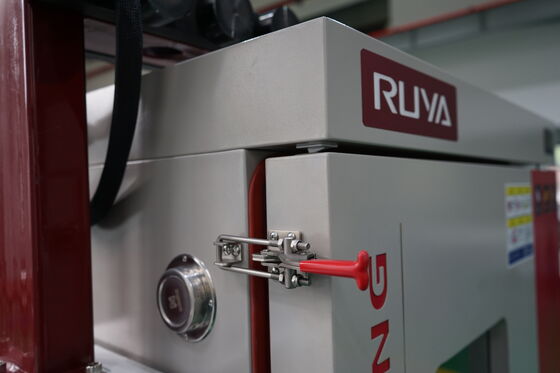

화면
화면
화면
|
