| 브랜드 이름: | RUYA |
| 모델 번호: | 2DTGZ-B |
| 모크: | 1 set |
| 가격: | 협상 가능 |
| 배달 시간: | 3-4 months |
| 지불 조건: | T/T |

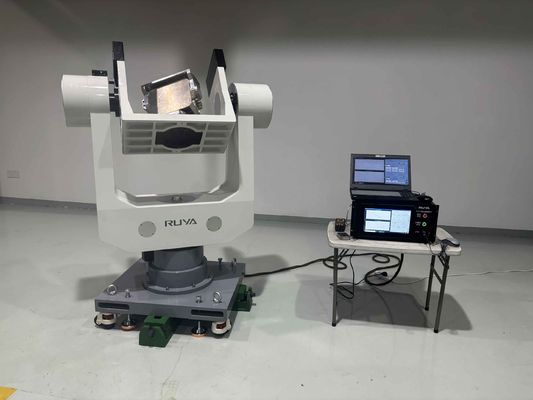

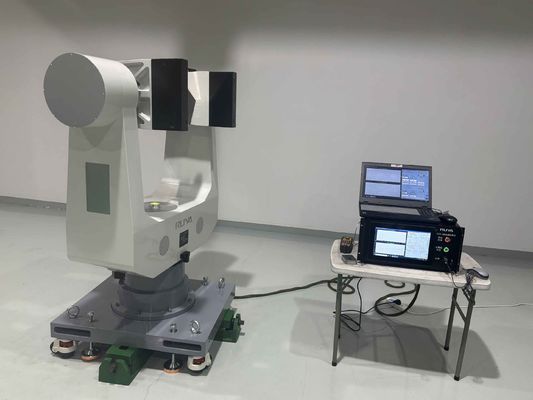

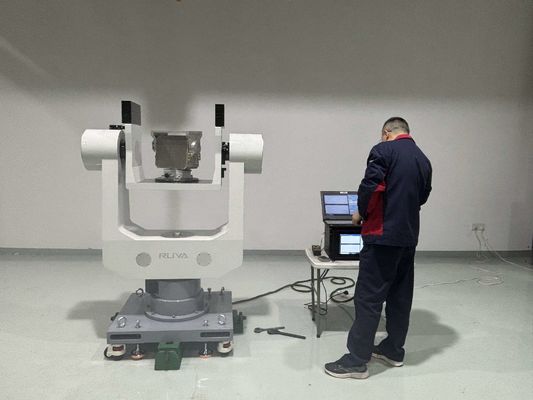

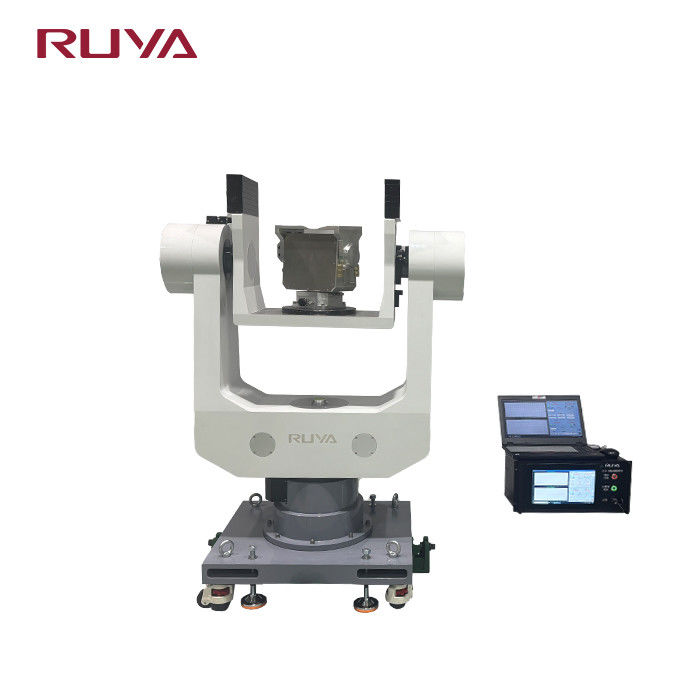

2DTGZ-B 듀얼 축 2차원 고정밀 모션 테스트 추적 턴테이블
제품 설명
듀얼 축 추적 턴테이블은 방위각 축(X축)과 피치 축(Y축)의 2자유도 설계를 채택하여 정밀 서보 제어 시스템을 갖추어 2차원 고정밀 모션 테스트를 수행합니다. 항공우주 부품, 광전자 장비 및 관성 항법 시스템에 맞춤 제작되었으며, 목표 시뮬레이션, 스윙 스캔, 동적 추적과 같은 다중 시나리오 실험을 지원하고 복잡한 모션 궤적을 정확하게 재현합니다. 군용 등급의 신뢰성과 과학 연구 수준의 성능을 결합하여 고역학 환경에서 테스트 요구 사항을 완벽하게 충족하며 첨단 기술 개발 및 장비 검증에 기여합니다.
제품 매개변수
|
사양 |
||
|
1 |
부하 중량 |
50Kg |
|
2 |
부하 크기 |
300mm×300mm×200mm |
|
3 |
듀얼 축 회전 정확도 |
±3″ |
|
4 |
듀얼 축 직각도 |
±3″ |
|
5 |
듀얼 축 교차 |
φ0.5mm 직경 볼 |
|
6
|
각도 위치 포지셔닝 오차
|
외부 프레임:±15″； |
|
내부 프레임:±15″； |
||
|
7 |
각도 위치 포지셔닝 반복성 |
±15″ |
|
8
|
속도 범위
|
내부 프레임:0.001°/s~15°/s； |
|
외부 프레임:0.001°/s~15°/s； |
||
|
9
|
각도 회전 범위
|
외부 프레임:0~360° |
|
내부 프레임:-50°~+50° |
||
|
10
|
속도 정확도
|
ω≤1°/s , 2×10-3 (1° 평균) |
|
1°/s≤ω<10°/s , 2×10-4 (10° 평균) |
||
|
ω≥10°/s , 2×10-5 (360° 평균) |
||
|
11
|
최대 각가속도
|
내부 프레임:≥10°/s² |
|
외부 프레임:≥10°/s² |
||
화면
화면
|
