| 브랜드 이름: | RUYA |
| 모델 번호: | 2DT450GZ |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 배달 시간: | 3-4개월 |
| 지불 조건: | T/T |

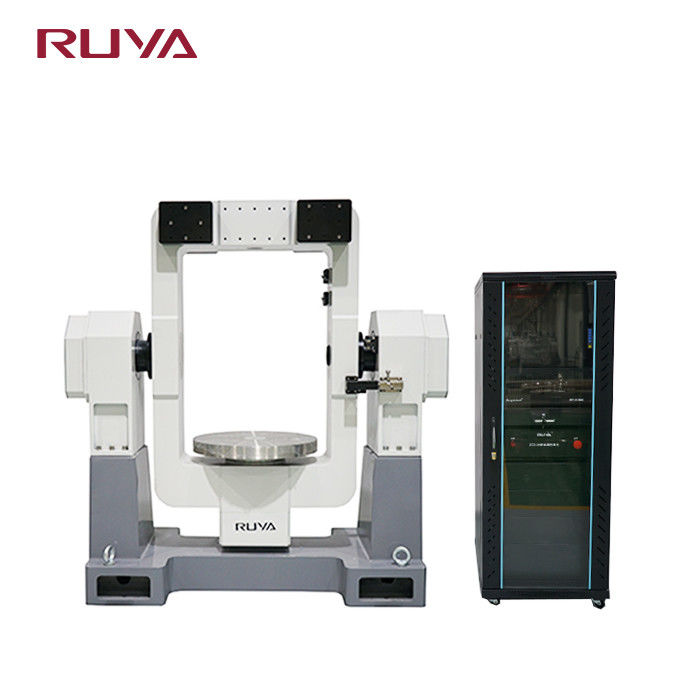

2DT450GZ 듀얼 액스 테이블탑 추적 턴타블 모션 테스트 장비
제품 설명
이중축 추적 회전판은 아지무트 축 (X) 과 피치 축 (Y) 에서 자유도 이중 이동 시스템을 갖춘 고정도 2차원 시험 장비입니다.복잡한 운동 궤도를 정확하게 시뮬레이션 할 수 있습니다.그것은 테이블 톱 디자인을 채택하고 다양한 정밀 부품과 구성 요소와 호환됩니다. 그것은 위치 캘리브레이션, 속도 스윙 테스트,그리고 동적 추적안정적이고 신뢰할 수 있는 성능은 과학 연구, 군사 산업, 항공 우주 및 기타 분야에 대한 정확한 테스트 지원을 제공합니다.그리고 고성능 모션 시뮬레이션과 기능 검증을 위한 이상적인 플랫폼입니다..
제품 매개 변수
|
사양 |
||
|
1 |
부하 무게 |
30kg |
|
2 |
테이블 직경 |
F450mm |
|
3 |
테이블 평면성 |
00.02mm |
|
4 |
테이블 롤아웃 |
00.02mm |
|
5 |
이중 축의 회전 정확성 |
±3′′ |
|
6 |
이중축의 수직성 |
±3′′ |
|
7 |
이중축의 교차점 |
F0.5mm 지름의 공 |
|
8
|
각 위치의 위치 오류
|
외부 프레임:±3′′· |
|
내부 프레임:±2′′· |
||
|
9 |
포지셔닝 반복성 각 위치 |
±1.5′′ |
|
10
|
비율 범위
|
내부 프레임:00.001°/s~15°/s· |
|
외부 프레임:00.001°/s~15°/s· |
||
|
11
|
각 회전 범위
|
외부 프레임: ±90° |
|
내부 프레임: ±170° |
||
|
12
|
비율 정확성
|
ω≤1°/s 2×10-3 (1° 평균)) |
|
1°/s≤ω<10°/s 2x10-4 (평균 10°) |
||
|
ω≥10°/s 2×10-5 (360° 평균) |
||
|
13
|
최대 각속도
|
내부 프레임:≥50°/s2· |
|
외부 프레임:≥50°/s2 |
||
|
14 |
무게 |
380kg |
