| 브랜드 이름: | RUYA |
| 모델 번호: | 2DT650GZ-B |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 배달 시간: | 3-4개월 |
| 지불 조건: | T/T |
DT650GZ-B 듀얼 축 추적 턴테이블 광전자 장치
제품 설명

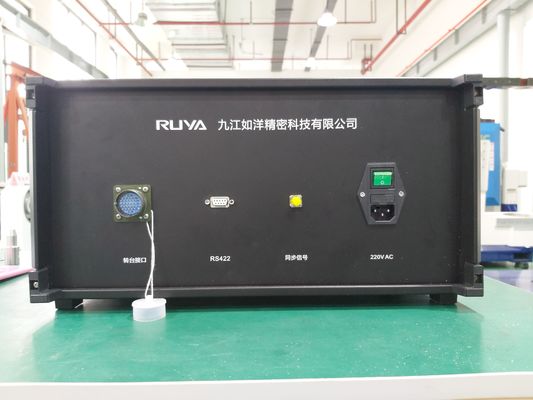

2DT650GZ-B 광전자 장치는 기계 플랫폼과 제어 상자로 구성됩니다. 제어 상자와 기계 플랫폼은 케이블을 통해 연결되어 있습니다.제어 상자는 RS422 통신 인터페이스가 있으며 호스트 컴퓨터와 통신 할 수 있습니다.

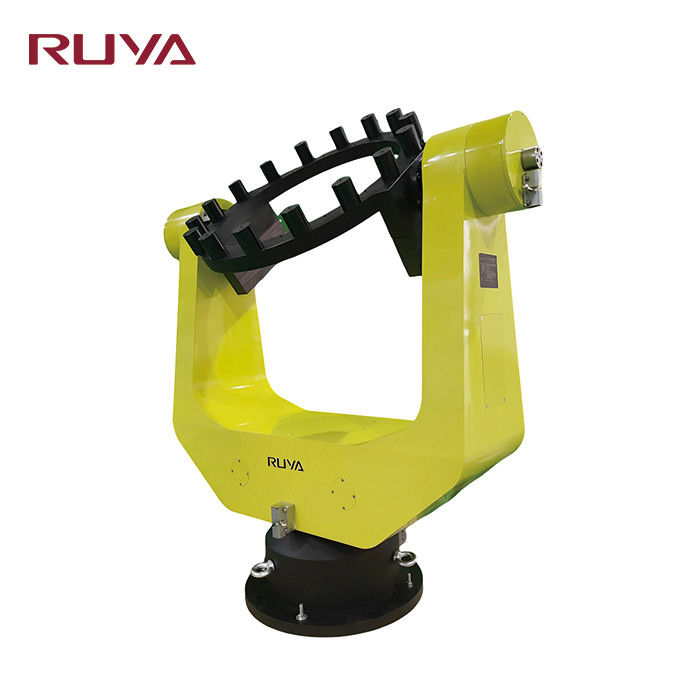

기계 플랫폼 몸체는 위아래 수직 구조를 채택합니다. 상부는 피치 축 구성 요소이며 하부는 아지무트 축 구성 요소입니다.제어 상자 각 해상도와 같은 회로 모듈을 가지고, 모터 드라이브, 전력 변환, 그리고 일련 통신.
제품 매개 변수
|
사양 |
||
|
1 |
부하 무게 |
100kg |
|
2 |
테이블 직경 |
F650mm |
|
3 |
테이블 평면성 |
00.02mm |
|
4 |
테이블 롤아웃 |
00.02mm |
|
5 |
이중 축의 회전 정확성 |
±3′′ |
|
6 |
이중축의 수직성 |
±3′′ |
|
7 |
이중축의 교차점 |
F0.5mm 지름의 공 |
|
8
|
각 위치의 위치 오류
|
외부 프레임:±5′′· |
|
내부 프레임:±5′′· |
||
|
9 |
포지셔닝 반복성 각 위치 |
±2′′ |
|
10
|
비율 범위
|
내부 프레임:00.001°/s~100°/s· |
|
외부 프레임:00.001°/s~100°/s· |
||
|
11
|
각 회전 범위
|
외부 프레임:연속 회전 |
|
내부 프레임:±90° |
||
|
12
|
비율 정확성
|
ω≤1°/s 2×10-3 (1° 평균)) |
|
1°/s≤ω<10°/s 2x10-4 (평균 10°) |
||
|
ω≥10°/s 2×10-5 (360° 평균) |
||
|
13
|
최대 각속도
|
내부 프레임:≥30°/s2· |
|
외부 프레임:≥30°/s2 |
||
화면
|
