| 브랜드 이름: | RUYA |
| 모델 번호: | DLT-8, DLT-12, DLT-17, DLT-23, DLT-24, DLT-36 |
| 모크: | 1 PC |
| 가격: | 협상 가능 |
| 배달 시간: | 20-30 일로 일합니다 |
| 지불 조건: | T/T |

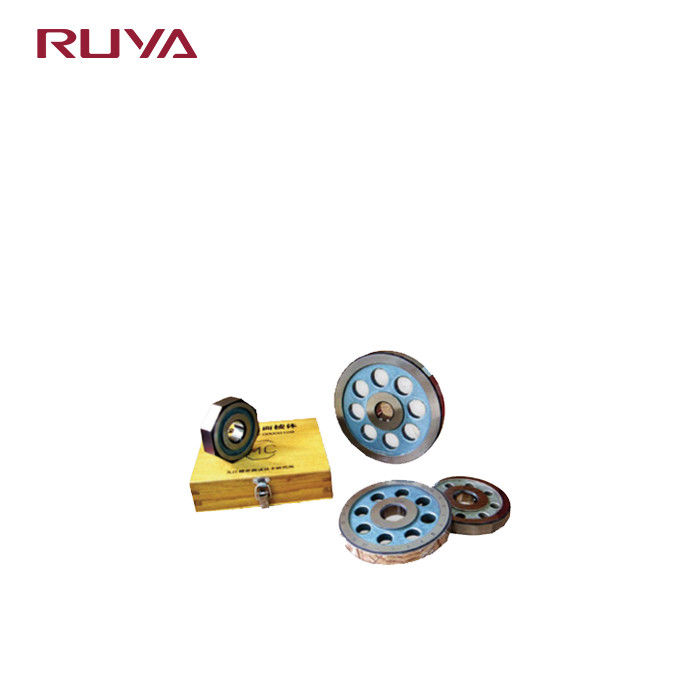

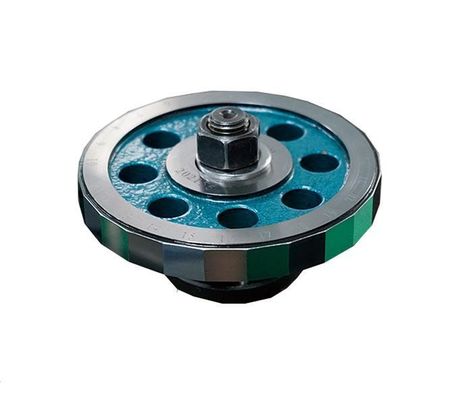

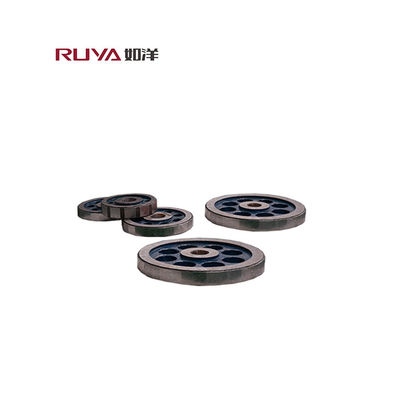

정밀 각도 측정 금속 다면적 프리즘
제품 설명
금속 다면적 프리즘은 고 정밀 표준 기구로 주로 광적 인 인덱싱 헤드, 인덱싱 테이블의 인덱싱 오류를 확인하는데 사용됩니다.소니오미터 및 기타 원형 지표기, 또한 고 정밀 기계 또는 측정에서 각 위치 참조로 사용될 수 있습니다.
정수와 홀수 평면 두 종류로 나눌 수 있습니다. 전자의 작업 각은 정수도이고그것은 원형 인덱싱 기기의 샤프트 시스템의 큰 주기 오류를 확인하는 데 사용됩니다., 그리고 또한 지름 측정에 사용할 수 있습니다. 그리고 후자의 작업 각은 정수가 아닌 학위입니다.원형 인덱싱 기기의 셰프 시스템의 큰 기간과 마이크로미터의 작은 기간 오류를 포괄적으로 확인할 수 있습니다., 순환 인덱싱 도구의 불확실성을 올바르게 결정할 수 있습니다.
제품 매개 변수
|
제품 |
모델 |
정확성 |
작업 각 제조 오류 |
둘레 지름 |
작업면 평면성 |
작업면과 위치면 사이의 수직성 |
작업 표면 거칠성 Ra |
|
팔각형 |
DLT-8 |
등급 0 |
± 1 |
φ80mm |
00.03μm |
5인치 |
≤0.025 |
|
1등급 |
±2 |
00.05μm |
10인치 |
||||
|
도데카에드르 프리즘 |
DLT-12 |
등급 0 |
± 1 |
Φ100mm |
00.03μm |
5인치 |
≤0.025 |
|
1등급 |
±2 |
00.05μm |
10인치 |
||||
|
17 헤드럴 프리즘 |
DLT-17 |
등급 0 |
± 1 |
Φ100mm |
00.03μm |
5인치 |
≤0.025 |
|
1등급 |
±2 |
00.05μm |
10인치 |
||||
|
23 헤드럴 프리즘 |
DLT-23 |
등급 0 |
± 1 |
Φ120mm |
00.03μm |
5인치 |
≤0.025 |
|
1등급 |
±2 |
00.05μm |
10인치 |
||||
|
24 헤드럴 프리즘 |
DLT-24 |
등급 0 |
± 1 |
Φ120mm |
00.03μm |
5~ |
≤0.025 |
|
1등급 |
±2 |
00.05μm |
10인치 |
||||
|
36 헤드럴 프리즘 |
DLT-36 |
등급 0 |
± 1 |
Φ150mm |
00.03μm |
5~ |
≤0.025 |
|
1등급 |
±2 |
00.05μm |
10인치 |
