| 브랜드 이름: | RUYA |
| 모델 번호: | RA315, RA320, RA325, RA330, RA335 |
| 모크: | 1 PC |
| 가격: | 협상 가능 |
| 배달 시간: | 5 ~ 10 일 |
| 지불 조건: | T/T |

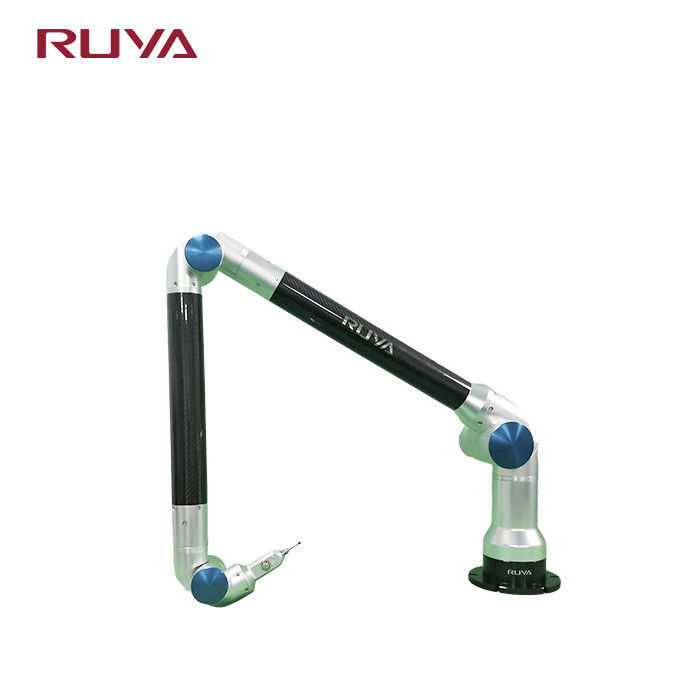

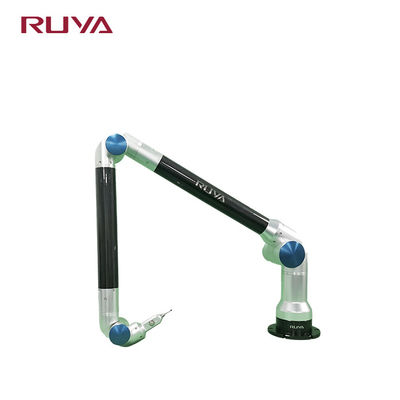

관절 팔 좌표 측정 기계 RA3 시리즈
제품 설명
관절 팔 좌표 측정 기계는 "유연한 좌표 측정 기계" 또는 " 휴대용 좌표 측정 기계" (Portable CMM 또는 PCMM) 라고도 불립니다.세 개의 딱딱한 팔로 구성되어 있습니다., 6 개의 이동성 관절 및 탐사 장치. 그것의 기본 기능은 기하학적 특징 탐지 및 GD&T 기하학적 관용 탐지입니다.
기본 기능
기하학적 특징 탐지
1작업 조각의 기하학적 특징을 측정하고, 투사와 교차를 통해 기존의 기하학적 특징을 새로운 특징을 생성하도록 조정합니다.
2. 기하학적 특징 사이의 거리와 각과 같은 공간 차원을 빠르게 분석합니다.
3좌표계는 점, 선, 표면을 통해 사용자 정의 할 수 있으며 선형 차원을 표시 할 수 있습니다.
GD&T 기하학적 허용량 검출
측정 소프트웨어는 기하학적 특징의 형태 및 위치 허용을 평가하는 GD&T 도구를 제공합니다. 예를 들어 수직성, 병렬성, 평면성, 고통성, 동축성, 기울기,위치 등
3D 모델과 실제 물체의 비교
이 소프트웨어는 여러 3D 데이터 형식과 호환되며 여러 좌표 정렬 방법을 제공합니다.측정 된 기하학적 특징과 표면 점 데이터를 3차원 모델의 이론적 값과 자동으로 비교 할 수 있습니다., 오류 분석 그래픽 보고서를 제공합니다.
시험 보고서
PDF, Excel 및 mht 형식의 테스트 보고서는 빠르게 출력 할 수 있습니다.
검사 보고서 사용자 정의 기능은 강력하며, 출력 보고서는 그림과 텍스트와 함께 편리하고 빠릅니다.
적용 분야:자동차 부품, 오토바이 프레임, 파이프 부착 측정, 로봇 팔 측정, 금속 판 제조, 재료 랙 공장, 교육 시범 등에 사용됩니다.
제품 매개 변수

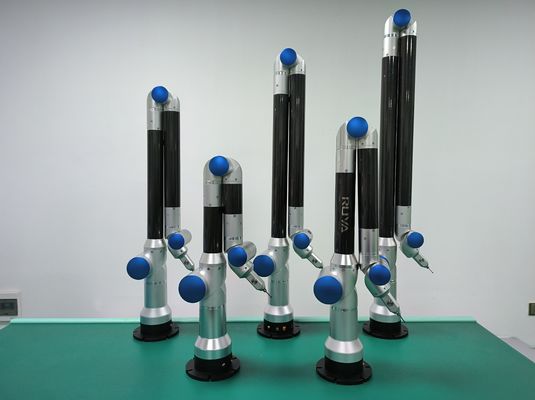

| RA3 시리즈 사양 | |||
| 모델 | 공간 측정 범위/m | 공간 길이 표시 오류/mm | 단축 좌표 측정 일관성 /mm |
| RA315 | 1.5m | 00.06mm | 00.03mm |
| RA320 | 2.0m | 00.08mm | 00.04mm |
| RA325 | 2.5m | 0.11mm | 00.06mm |
| RA330 | 3.0m | 0.14mm | 00.08mm |
| RA335 | 3.5m | 0.18mm | 0.12mm |
선택용 액세서리:
화면
|
| 브랜드 이름: | RUYA |
| 모델 번호: | RA315, RA320, RA325, RA330, RA335 |
| 모크: | 1 PC |
| 가격: | 협상 가능 |

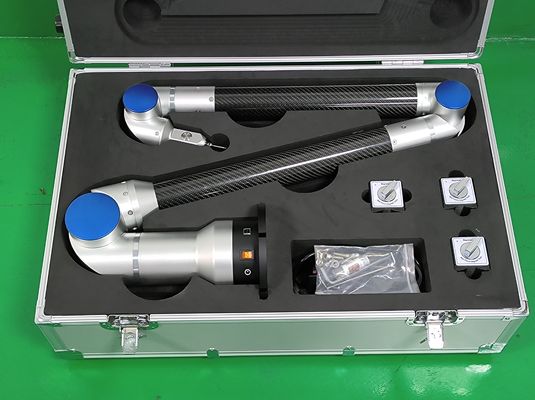

| 포장에 대한 세부 사항: | 비행 Case+wooden 박스 |
